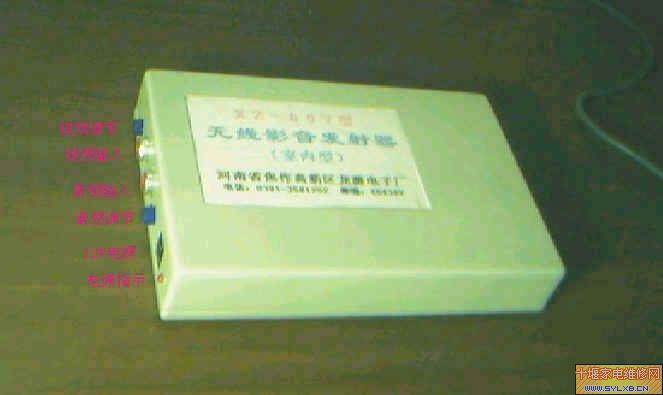

| 市场上１２００ＭＨｚ的微波无线影音系统大行其道，其实，采用电视广播频段调幅方式传输的影音微功率器材也有其独特的优点：一是采用电视广播频段，以普通电视机接收，使用简单方便；二是价格低廉，便于普及应用。 这款发射器采用８００ＭＨｚ以上频段发射（目前我国电视广播频段中８００ＭＨｚ以上频率没有人使用），极少有干扰。采用塑料外壳，便于配用内置发射天线，插上电源和信号源即可投入运行。 发射器的工作频率可选定７５０－８６０ＭＨｚ的任意电http://www.sylxb.cn/movie/' target='_blank' class='infotextkey'>视频道，由晶体锁定，不可调。８００ＭＨｚ以下的个别频道有可能被当地电视广播占用，不推荐选用，８００ＭＨｚ以上则无此问题。不过工作频率也不宜过高，由于我国目前尚无８００ＭＨｚ以上的开路电视信号，因此有些电视机出厂时也不大注意其接收上限频道的性能。 发射器输出功率１０毫瓦，能满足普通住宅各个房间的信号传输。工作电源１２Ｖ２００ｍＡ。 外形尺寸１３６×９２×２６ｍｍ。 该影音发射器的电路结构与本厂传统的高电平输出ＵＨＦ调制器没有大的不同，也是由ＶＨＦ调制器、变频器和滤波放大器组成，如下图所示。

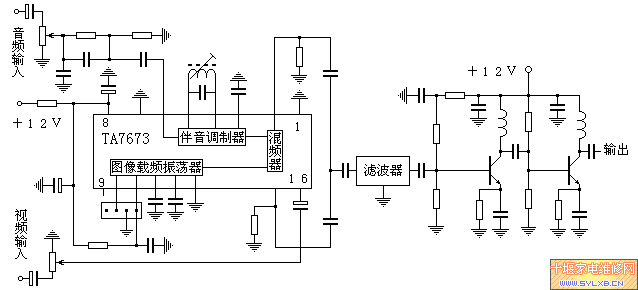

其中ＶＨＦ频段射频调制器是很普通的调制器，没有什么特别，如下图所示。

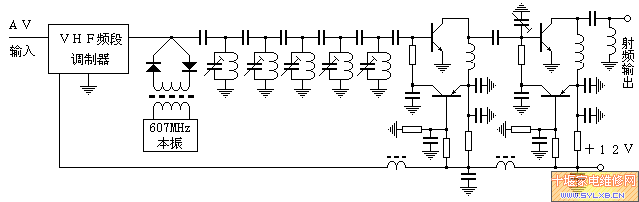

ＵＨＦ部分的电路如下。 有朋友提出要求标上电路参数，其实标注电路参数是没有多大意义的。您若是要参考电路结构，则不需要电路参数；您若是为了制作，那么说明您的能力足以按自己的想法标配电路参数，我们配置的参数也不一定是 合理的。当然，您如果是为了维修则电路参数还是有用的，那么，随机附带的资料里一定将电路参数标出。
|
