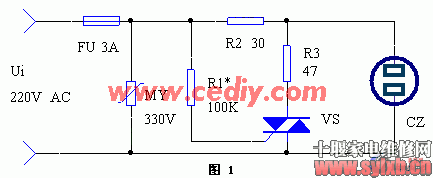

目前彩色电视机的电源均为电子开关式稳压电源，当市电电压错相而导致380V电压输入时，其保护装置的动作速度必须快于电子开关电源的工作速度才能有效地保护http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电不被损坏，然而目前市售某些http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电保护器却不能做到这一点，尽管安装了http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电保护装置，还会经常发生因供电错相而烧坏http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电的事故，究其原因，大多是在保护器尚未动作时，http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电已经损坏。本文介绍的这种简易保护插座，能在错相条件下迅速动作使保险丝熔断，起到有效保护http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电的作用。  javascript:if(this.width>500)this.style.width=500;" border="0" />
http://www.sylxb.cn/article/dianshiweixiu/' target='_blank' class='infotextkey'>彩电简易保护插座" cellspacing="1" cellpadding="0" width="66%" bgcolor="#006600" border="0" onload=" if(this.width>600) {i=this.width; j=this.height; this.width=600; this.height=j/i*600;}">编 号 | 名 称 | 型 号 | 数 量 | R1＊ | 电阻 | 100K 1/4W 需调整 | 1 | R2 | 电阻 | 30Ω 用500W电炉丝自制 | 1 | R3 | 电阻 | 47Ω 用500W电炉丝自制 | 1 | MY | 压敏电阻 | 330V | 1 | VS | 双向可控硅 | 3A/600V | 1 | FU | 保险管 | 3A | 1 | CZ | 电源插座 | 10A/250V | 1 |
调试
调试时，用一台1kW的耦变压器将市电电压调至300V左右，将其输出端与本装置的Ui相连（注意：调试时在CZ上先不要插入任何用电器！），调节R1的大小，使VS刚好导通，FU熔断，调试完毕，说明保护插座工作正常。
|
