这次共换两个电池，一个是SONY之，只剩下6％了。还有一个SANYO之，只剩下40％。都是T4之电池。
换法相同，换完之后上机好能用。使用电源管理程序校正之后，电池之容量每次上升约1.2倍。另外，需要大家注意之时候，下面之图片中紫红之电芯是三洋之旧电芯，绿色之是SoNY之旧电芯，蓝色之新之松下电芯。（教程中之图片是换完之后补拍之，原来旧电芯连接在电路板上之状态没有了）
下面先看一下换之前之情况：

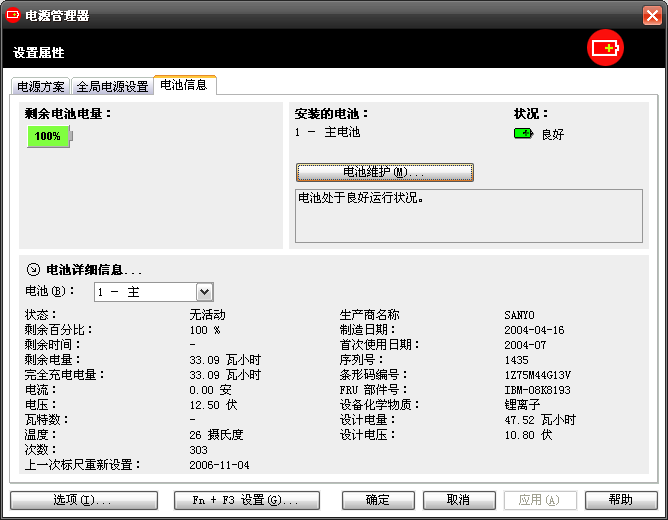

换之后校正3次之图：
言归正传，下面正式开始教程！
一，准备工作：
1，需要准备之原材料：
A:6节一致性好之新电芯：所谓一致性，就是指每个电芯之间之个体参数差异很小：电压，容量，内阻，放电平台等。通常情况下，我们买到之原装电心，只要是同批次之，一般都非常好，除非你被卖家坑了。这些参数里面我们似乎没有能力去检测他，除了电压之外（其他都需要专业之测试工具，如家测分容柜、内阻仪等）
电压之检测：用数字万用表打到电压档即可。如果你买之6只电芯电压差异比较大，这时需要你自己校正一下单只电心之电压，否则是不能用之。具体方法后文会有讲到。
PS:淘宝上一般有卖之，SANYO之2600mAh原装之基本算是极品了，价格也很高，35左右。其他有松下，sony等等品牌，容量不同之，价格也有差异。2200之一般在25－28左右。XD我这次就是让深圳之一个作电池之朋友帮我买之松下2200MAH全新拆机电芯（全新电芯做成电池组后未出库），都是检测好之，平均25一节。

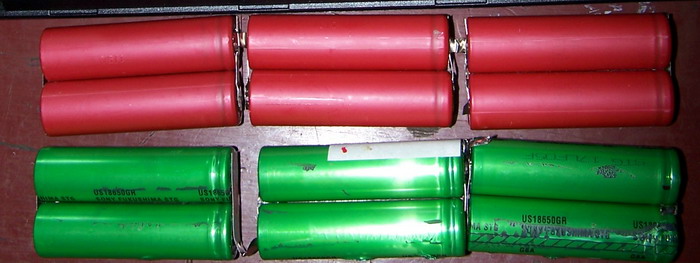

市场上假冒之SANYO不少，希望你不要遇到。下图是拆出来之SANYO&SONY.

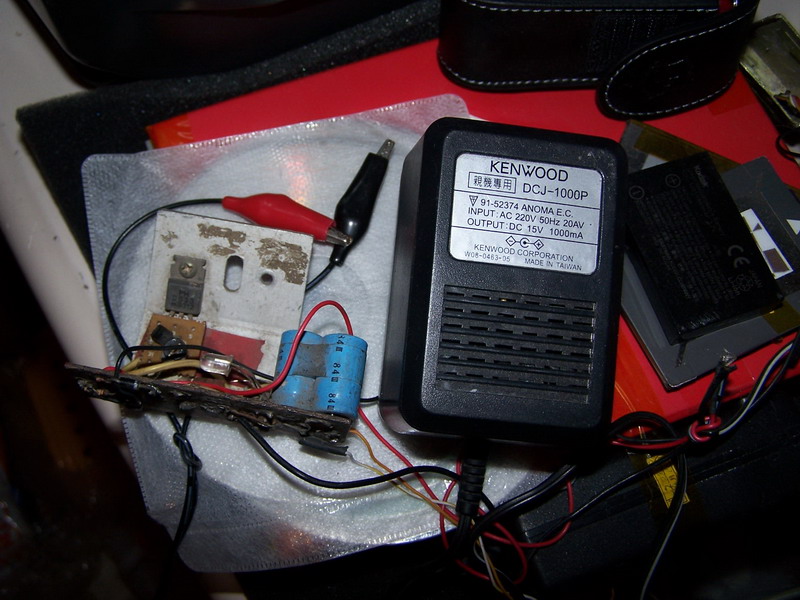

B:工具篇：镊子，斜口钳，电烙铁，4根30－40cm之导线（最好是颜色不同，细而柔软），万用表，一个9－14V之没有极可调直流电源（我之是自己DIY之一个通用稳压电源，下图。如果你没有，也没有关系，最好是有一个12V之稳压电源）
2,拆解电池。
我也没有太多之诀窍不过还是需要一丁点暴力色彩之。

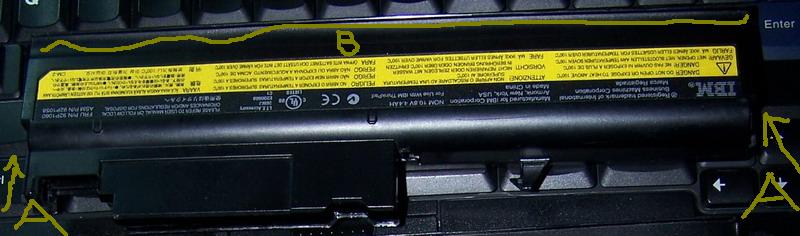

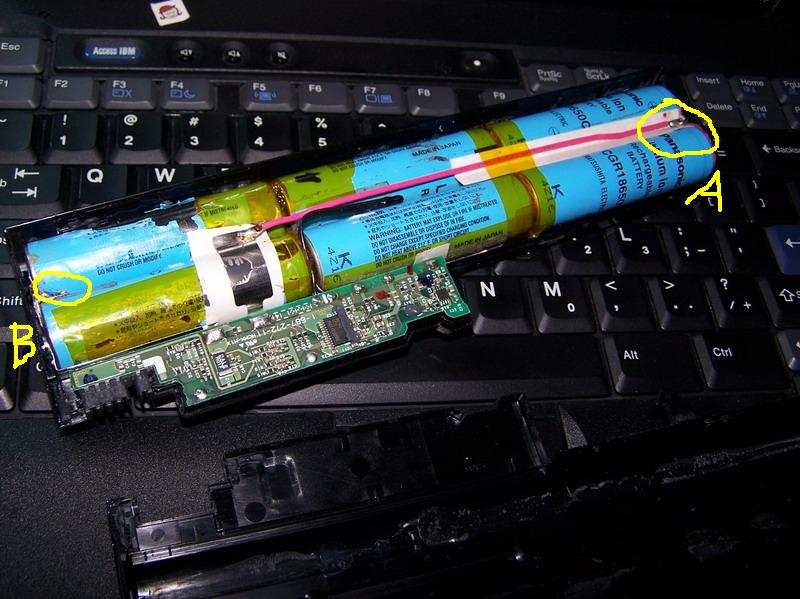

但是一般情况下，从电池两头开始拆比较容易，如下图之A处，然后再开B处。这样上下盖就能剥开了。我是用尖镊子慢慢之插到缝边上（与缝平行之），轻轻之敲开。只要开一个扣就容易了。
PS：如果你拆坏了，可以再网上买一个减重模块（二手区有卖，好像35RMB），和外壳一样之。
二，换芯开始：
1,电芯校正：
首先，检查新买之电芯电压，使用万用表电压档万用表测量：一般再3.85V左右。如果有差异之话，你必须校正。校正方法就是把所有之电芯并联起来，放置2－3小时，一般情况下就没有什么问题了。
结束之后，将电芯每两只并联起来，然后串联，成为电池组。

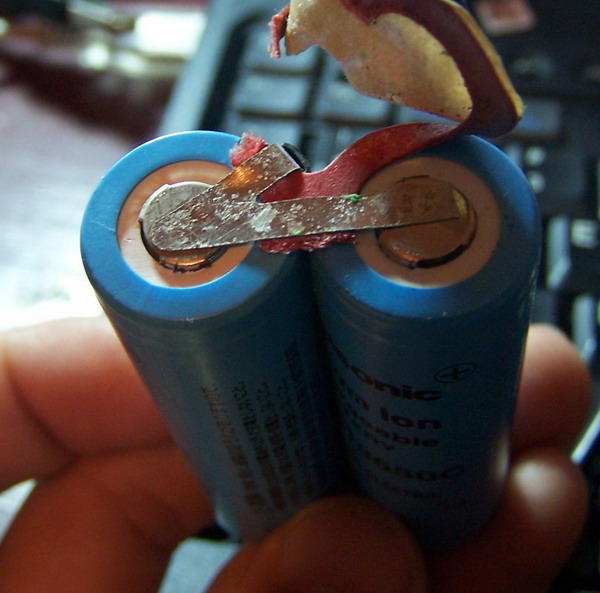

这里不得不谈之是电芯电极之焊接：在买电芯之时候，我们可以要求商家使用点焊机帮我们点焊一下，只要每两个正负极并联在一起就好了～如图
如果JS没有帮你点焊，也没有关系，我们使用电烙铁来自己焊：清洁电芯端部，拿上焊锡丝，使用电烙铁迅速点焊上去，使得锡与电芯正负极位置相融合：注意，动作一定要快，如果你一次没有焊上，也不能长时间用烙铁加热电芯端部，我们可以等他凉了再焊第二次－－－因为电芯内部正负极片之间是用10～20微米之PP-PE隔膜绝缘之，其耐热温度约为130度，一点过热就会收缩－－－电芯就内部短路报废了－－甚至燃烧爆炸！！！）
检测你原来电池组之电压值，假设为10.5V【尽量让其到达10.5v左右之时候从本本上拆下（本本之电源管理软件里面可以看到电压之）。】
也要使得你之新电池组获得这个电压10.5V。这时，我之直流电源就可以出场了，将电压调至10.55V（偏高一点），然后对新电池组进行充电，当充电电流降低到30mA左右时可以停止。
PS:【如果你没有直流稳压源，也可以省略这一步，替代之做法是：先万用表测量新电池组之电压（假设10V），然后将原来电池再本本上充电充到10.3V再取下，这时基本可以保证二者电压差异不大。0.3V是电池极化与电路压差之估算值】
2,连接导线：
电芯电压校正结束之后，就可以更换了。
取出4根导线，二端上锡等待焊接：

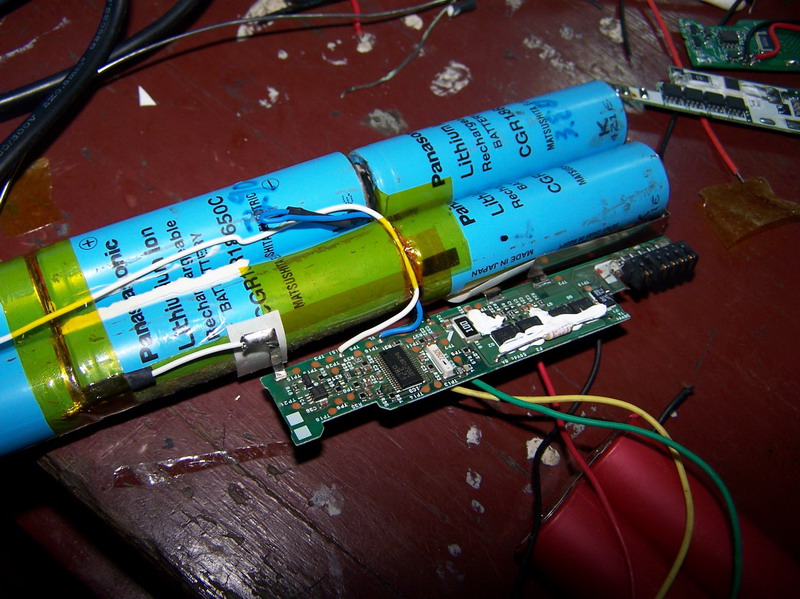

具体焊接方式见图：
目之就是让新老电芯按照次序并联起来。事实上，这时已经是每4个电芯并联之后，再3组串联。
连接完了之后，放置3－5小时－－－为了让电压完全均衡。

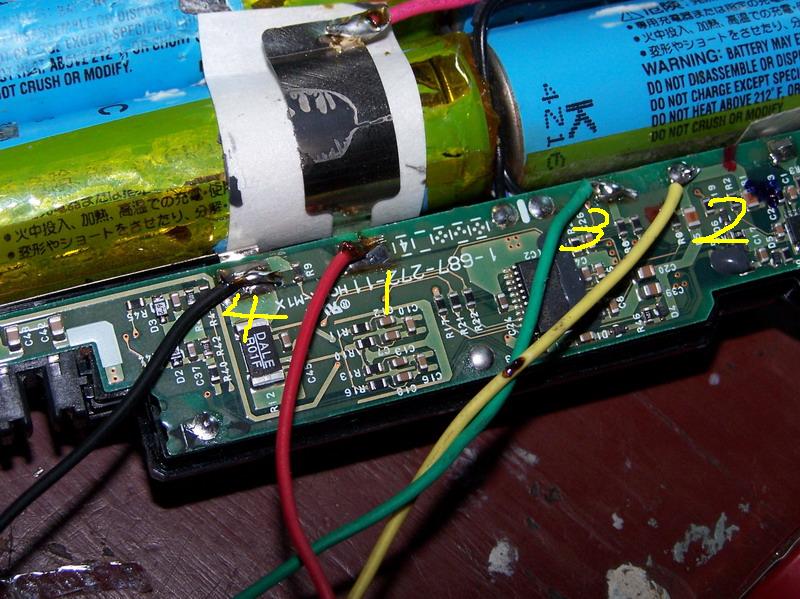

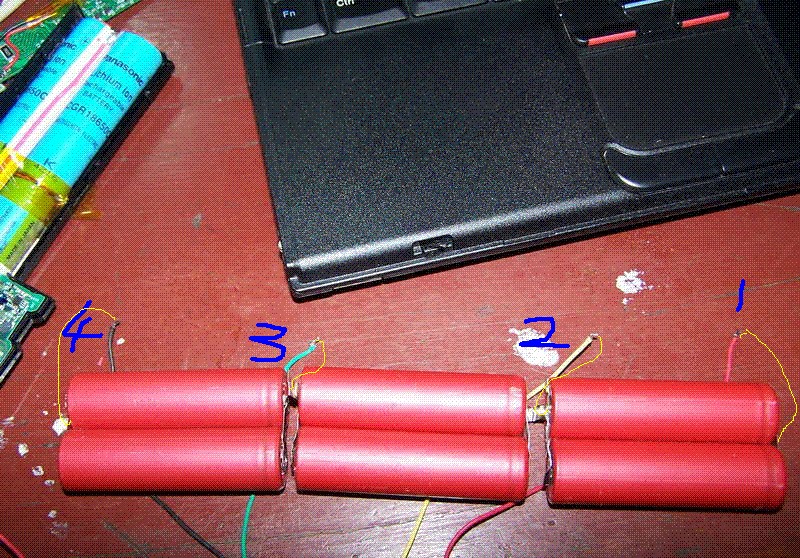

注意，在下图中，电路板上之1，2，3，4个点，就是原来电芯与电路板之连接点。我这个顺序是按照电位从高到低之排列之。这个是SONY之。SANYO之位置有点不同，但是一样很容易找到之。千万注意这个顺序不要搞错啊！！！不然旧麻烦了。
3，连接完成之后就是替换过程了。
替换过程也是需要非常小心之。这个过程要保证电路不掉电。
拆下原来之电芯之时候，注意要尽量保留导线与镍片，我们尽可能之从原来电芯之与镍片之连接处切断。留下之导线便于与新之电芯相接。

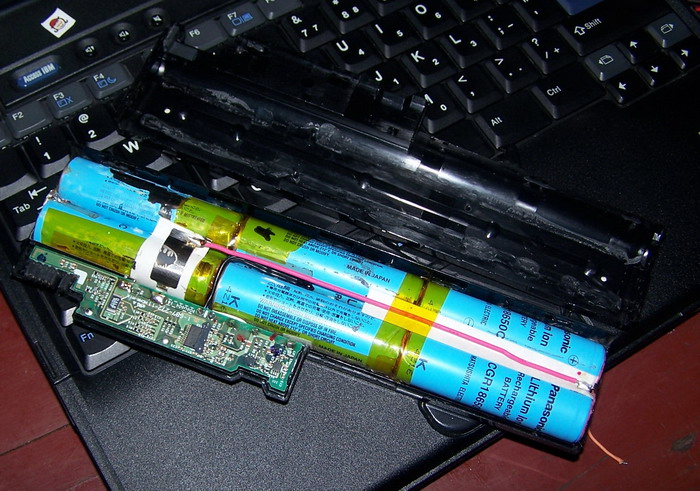

如下图A,B位置：
替换上新之电芯，这时务必保证刚才焊之4根导线不要断开。按照原来电池之放置方式与连接位置，把电路板焊上去。注意对正位置
4，拆线：
象手术一样－－－换芯之最后一步，就是拆线。
确认新换上去之电芯与电路板各个节点安全连接之后，我们就可以吧刚才那4根导线拆掉。
如果你手法好，可以用烙铁焊下，如果有之节点是多根线一起之，很难把握焊接之火候，弄得不好吧其他之也焊下来了。。。。。这时建议你用斜口钳或者指甲刀把线齐根剪断，这样最可靠了。
拆下导线，万用表测量一下电池组之电压，电芯电压，以及输出电压是否好等。
如果一切都在你之掌握之中，OK，换芯基本成功。
三，换芯之后之容量校正：换芯之后容量仍然显示为原来之数值，这时需要校正。
我们使用IBM自带之POWER MANAGE 软件即可。
很多朋友都要，我找了一下，把地址放上来：点这里到IBM网站下载新版电源管理程序
点这里
装上电池，插上电源适配器，开机，

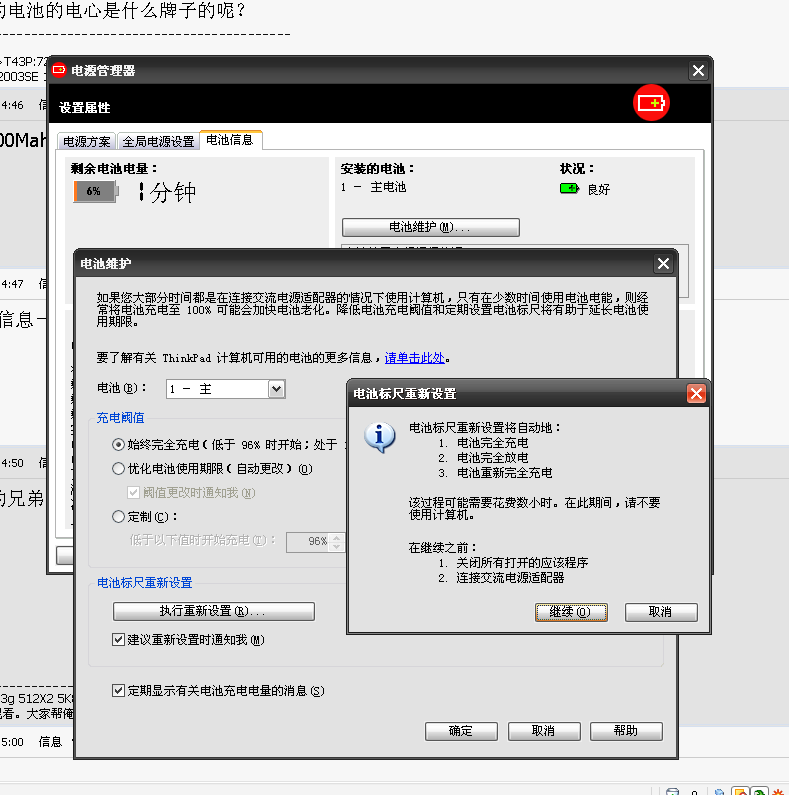

双击右下角任务栏之那个ThinkPad电池百分比图标，打开软件。
依次是：电池信息－－电池维护－－电池标尺重新设置，确定。
这时就进入了校正阶段了。。。
如下图所示。
每一次校正，可以获得大约120％之容量提升。也就是校正一次以后显示之容量是原来显示之1.2倍。
事实上，也没有必要一定要校正到设计容量，我们没有必要以电池之寿命来满足视觉之需要～～
－－－当你之电池显示到1％～6％时，能坚持很长时间（我之电池原来显示容量还有设计容量之40％，换之后，第一次充满之后在0％～6％之间坚持了1个小时多）。
另外，好使用电池过程中，深充放循环一样可以使得容量显示得到提升，以趋好。
下面是原来之电池容量：只有19WH

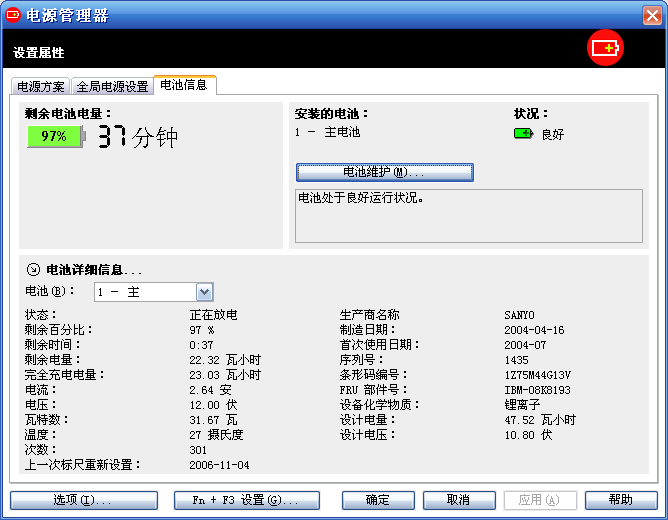

校正一次之后：23wh
校正3次以后：变成33WH多了
