液晶电视维修图解

如图：

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="1:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131650309.jpg" border="0">   背光灯不亮，用手电筒照摄可看到屏幕照常在显示图像
   这也说明液晶面板没有坏，那么也就为修理工作提供了必要条件
   拆掉背光之液晶面板
   这时如果迎着光看，则依然可以看到画面上之内容
   补充：对于液晶电视或液晶显示器，液晶屏幕之故障多数时候是由背光部件引起之，而背光部件之故障又通常是由背光之供电模块引起之，
   本文介绍之这款产品也正是如此。
   因为已经超过了保修期限（面板保修一年），所以如果返厂修理就需要支出37个专业的学费标准欢迎查看之检修费用。这个价位让用户有些难以接受，况且也几乎知道了问题之症结所在

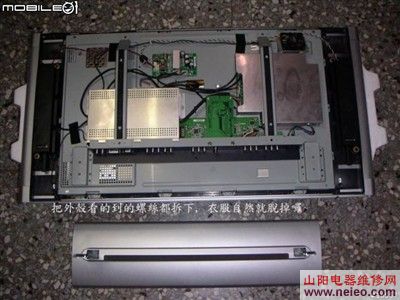

 1:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="1:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131650568.jpg" border="0">   第一步：把外壳之螺丝全部拧下，“衣服”也就自然脱落了

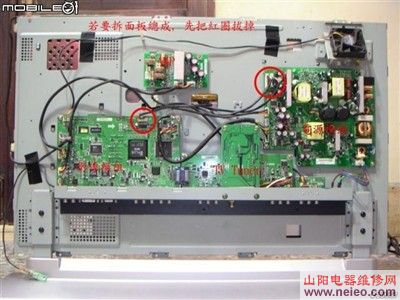

 1:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="1:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131650821.jpg" border="0">   第二步：将红圈中之连线拔掉，为分离面板铲清障碍
 1:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="1:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131650896.jpg" border="0">   图片上之文字介绍有些凌乱，我们为您作了如下整理：
   注：图中之“Inverter”即背光灯之供电模块
   4个红圈
   代表4个螺丝位，它们之作用是将金属背板紧固在液晶面板上。
   16个蓝圈
   代表16个螺丝位，作用是固定面板四周之金属边框，如果要更换背光灯，就需要将这里之螺丝全部拧下。
   黄色区域
   为背光等供电模块之位置。

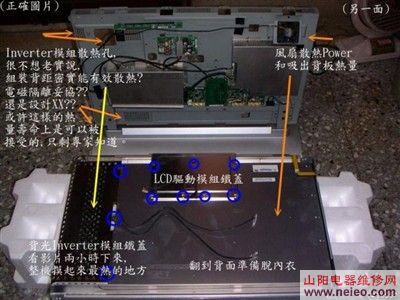

2:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="2:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131650783.jpg" border="0">   将液晶面板与背板翻过来
   图片上之文字之大意为：供电模块几乎是液晶电视发热量最大之部件，但它之散热工作却作之不是很到位，可以看到，在各处预留之散热孔孔距有些过于密集，不知道是否是为了遏制电磁辐射才这样设计之。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="2:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651978.jpg" border="0">

而最右侧之区域就是故障之元凶——背光灯之供电模块

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="2:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651938.jpg" border="0">

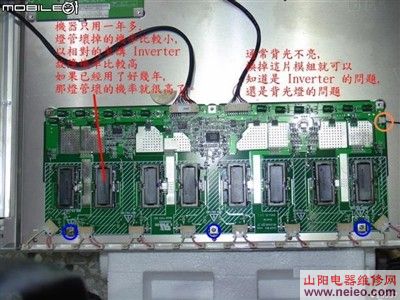

   近看供电模块
   （沿着下边缘有8组电源，说明该产品采用了16灯管之设计）
   通常屏幕不亮时，换掉供电模块就可解决问题，但前提是你需要知道究竟是灯管之问题还是供电之问题。而我们看到之这款产品只使用了一年多，灯管出问题之概率很低，因此供电模块就有可能是罪魁祸首了。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="2:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651719.jpg" border="0"> 2:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="2:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651365.jpg" border="0">

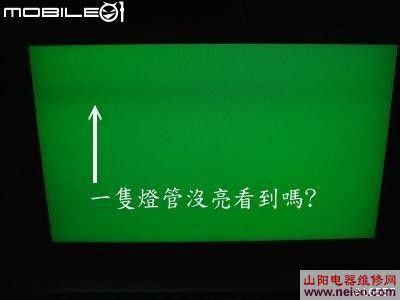

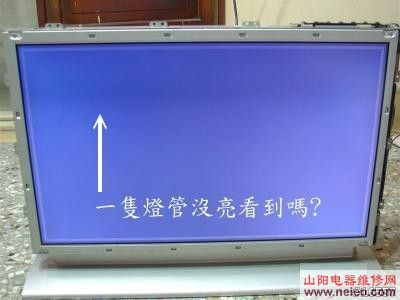

从这两副图片可以看到，有一只背光灯管没有亮
液晶电视在开启后，如果判断出有任何之灯管没有处于工作状态，那么就会切断整个背光系统之供电，因此也就导致了黑屏情况之发生。而明基这款产品之故障根源也正在于此。在下面，就要一步一步地解决故障了。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="3:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651978.jpg" border="0">

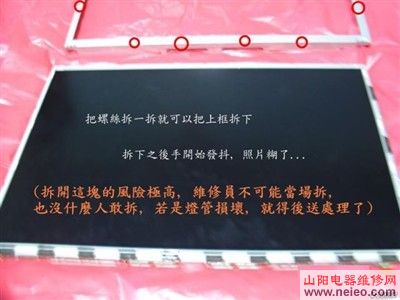

   把边框拆下，我们就将看到液晶面板之灯管部分了
   此前我们在拆解液晶显示器之时候，当拆到面板就宣布了拆解工作之结束。因为再继续下去就该轮到背光源了，而这一工作面板工厂会在没有尘之环境下进行，否则就容易将灰尘带进液晶面板内部，从而影响最终之显示效果。
   而此时选择了义没有反顾地拆下去 3:<a target= 液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="3:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651533.jpg" border="0">

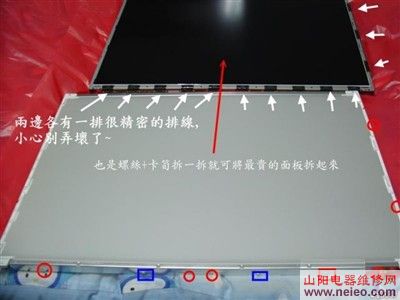

   两侧各有一排精密之排线，将它们逐一取下便完成了液晶面板与背光源之分离工作。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="3:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651911.jpg" border="0">

翻过来，终于看到灯管了

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="3:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651989.jpg" border="0">

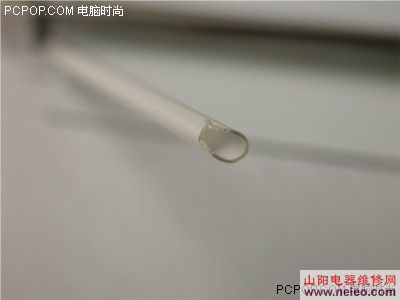

资料图片：折断了之灯管
   灯管十分细长，它之直径大约在3毫米左右，因此也格外脆弱，如果操作不小心它就很有可能会被折断。
   左侧类似半透明之薄膜其实是偏光板、导光片等部件，它们之作用为将灯管投射过来之光线“打散”，以均匀地传递给液晶面板。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651420.jpg" border="0">

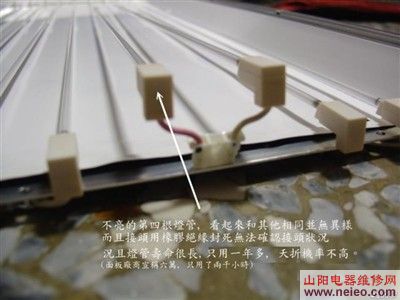

这就是那根不亮之灯管（第四根）
它看上去与其它灯管并没有异样，而且两端已经用绝缘胶封死，因此也没有法确认是否是由接触不良引起之故障。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651803.jpg" border="0">

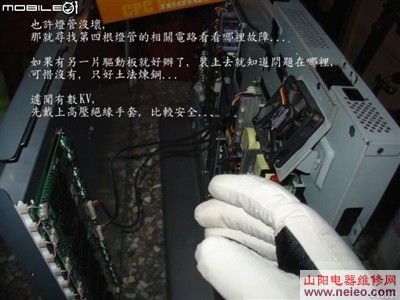

戴上绝缘手套，查找是不是与灯管相关之电路出了问题

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131651714.jpg" border="0">

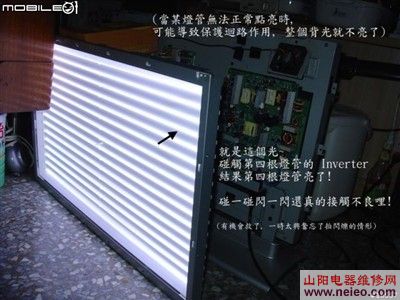

灯管重新点亮了
当触碰第四根灯管之电路时，灯管便可点亮，只是会一闪一闪之，那么很有可能是接触不良。

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131652185.jpg" border="0">

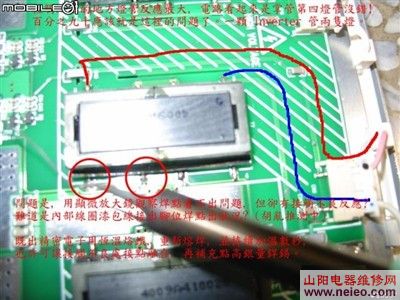

用电烙铁对电路做出一番修整补焊

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131652262.jpg" border="0">

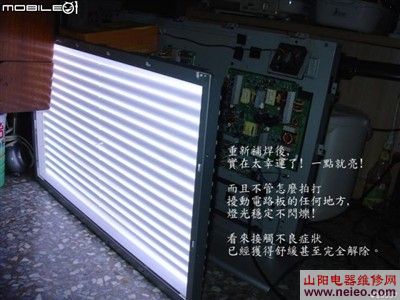

此时灯管没有论怎样拍打都不会出现闪烁之情况
这也说明接触不良之故障已经完全被解除

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131652750.jpg" border="0">

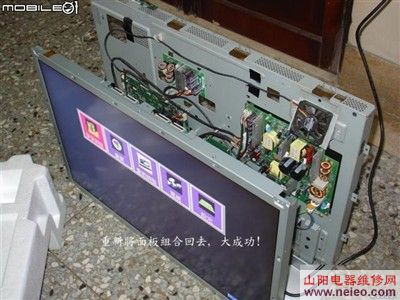

下面就需要将液晶电视之各个部件组装起来

液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" alt="4:液晶电视机之拆卸与检修(图文) - 弥勒军云家电检修中心 - 弥勒军云家电检修中心" src="/article/UploadPic/2009-12/20091213131652596.jpg" border="0">

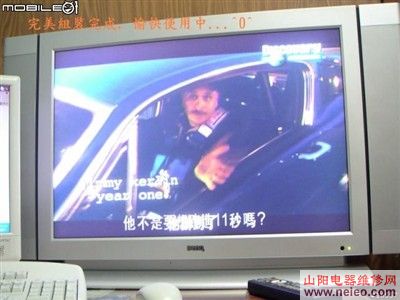

大功告成！这台液晶电视又恢复如初了。
