彩显改装成彩电的业务在十多年前就已出现，当时的改装方法是加装视频格式转    换电路，同时改动电源、行扫描等电路，其改    动相对较复杂，成本也较高。近年来，随着质    优价廉的彩电主板大量面市，旧彩显改装成    彩电也变得简单起来，改装成本已大幅下    降。由于这类拼装彩电采用新外壳及总线控    制的彩电主板，外观、画质和功能与正规厂    家生产的同类彩电差别不大，但价格却低于    厂家生产的同类彩电，因此这类彩电具有较    大的市场空间，尤其是在农村。
   一、行偏转线圈的改动

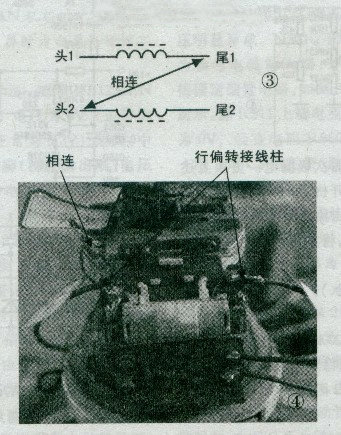

采用彩电主板改装时，改动彩显显像管    上的行偏转连接关系，使之与彩电主板相匹    配，是改装工作的难点。这是因为彩显的工    作行频远高于普通彩电行频，彩显显像管的    行偏转线圈是按高行频的要求绕制的，其直    流电阻小于普通彩电显像管的直流电阻，阻    值差异见表1。   彩显的两组行偏转线圈为并联连接，分 别焊在接线柱上，如图1所示。改装时，首先 将偏转线圈的四个线头从接线柱上焊下来， 同时用**用表电阻挡区分出每组线圈的两 个线头，把原来焊在一起的线头分别定义为 “头、尾”，并做好头尾标识．如图2所示， 后将“尾1”与“头2”相连，“头1”与“尾2”分 别作为改装后的行偏转线圈连入电路的两 端，其电路关系如图3所示，实物连接如图 4所示。 提示：行偏转线圈的改接实际上就是将 “并联”改为“串联”，但在串联连接时，极性 要正确，即“尾1”与“头2”相连，否则光栅呈 “X”形。
   还需说明的是，部分彩显行偏转线圈上 的接线柱较多，在焊上行偏转线圈的四个线 头后，一定要用**用表的电阻挡再次确认。 对于14英寸彩显而言，每个单独绕组的直 流电阻应在1．1m1．411之间。若单独绕组的 直流电阻与正常值差异较大，或四个线头间 彼此相通，说明取下的线头并非全是两组行 偏转线圈的线头。
   另外，14英寸日立牌(蓝色商标)彩显 显像管，其行偏转线圈共有四个接线柱，焊 下连线后会有八个线头。其中，两组线圈的 阻值小于111，此线圈为色纯校正线圈，剩下 的四个线头即为行偏转线圈线头。改装时， 先按前述方法分别串联行偏转线圈与色纯 校正线圈，然后再将两者串联即可。如果试 机发现图像色纯度不良，可将色纯校正线圈 掉头与行偏转线圈串联，或者拆除色纯校正 线圈不用。      提示：若旧彩显行偏转线圈中串联有行 校正电感，改装时应拆除此校正电感。
二、场偏转线圈的改动

大多数彩显的场偏转线圈的直流电阻 在1011左右，能够被彩电主板正常驱动(彩 电主板对场偏转线圈的直流电阻一般要求 在8n一15n之间)，无需作任何改动。
对于个别场偏转线圈直流电阻为40Il～ 60n的彩显场偏转线圈，改动时应将两场偏 转线圈由串联改为并联，如图5所示，并联    后的场偏转线圈直流电阻应为101"／一v1511。    若试机光栅呈一条不平行的水平亮带，掉    换任一组线圈的接头即可。    提示：不可随意改动旧彩显场偏转线圈 两端连接的电阻、电容和二极管等元件，否 则易出现会聚不良、色纯不好等故障现象。
三、行、场幅的调试


1．行幅过宽    对于14英寸的彩显行偏转线圈而言， 把两组线圈由并联改成串联后，其直流电阻 为2．011～2．811，与普通彩电行偏转线圈的参 数基本一致，其行幅的偏差不会太大。当行 幅过宽时，常用以下方法处理：(1)若总线调 整项目中有行幅调节项(常见的英文简写有 “H SIZE”、“H WIDTH”、“H AMP”)，试着 减小此项数据。(2)增加s校正电容容量，s 校正电容容量越大，行幅越窄。S校正电容 通常有0．47斗F／400V、0．68bLF／400V、II．LF／400V 几种规格。在实际改动中，该电容容量 大 可增至6．8时。(3)如果经过上述两种方法的 改动后效果仍不理想，可将连接行偏转线圈 的导线在行输出变压器的磁芯上绕上数匝， 如图6所示。绕制时，应先绕上四五匝后试 机，观察行幅的变化，若行幅不减反增，说明 加绕线圈的极性错误，应掉换线头绕制。另 外，从实际改动看，绕制的匝数 多为28 匝，若再增加匝数，效果甚微。

由于15、17英寸彩显行偏转线圈直流 电阻较小，即使将两组行偏转线圈由并联改 为串联后，其阻值分别为1．211～2．01l、O．81"1“ 1．611，仍低于彩电主板的行驱动要求，若不 加改动试机，会出现行幅过大且易烧行管故 障，解决办法是在行偏转支路中并联行偏转 阻抗变换器(电子市场有售)，如图7所示。 试接不同抽头，使行幅正常。行偏转阻抗变 换器虽外形酷似开关电源变压器(如图8所 示)，但实为一只自耦变压器，改变行偏转线 圈与其抽头端的连接点，就可改变加在行偏 转线圈两端的脉冲幅度，使流过行偏转线圈 中的电流也随之改变，达到行幅调节的目的。
2．行幅过窄

当出现行幅过窄现象时，若总线设置中 有行幅调整项的，可增大该项数据。另外，可 以增加行逆程电容容量、短接行线性校正电 感或减小S校正电容容量来增大行幅。实际 改装中，逆程电容容量 多可增加2200pF (耐压应不小于1．6kV)，若太多，图像亮度会 明显下降；S校正电容容量可减至O．36廿(耐 压400V)。
3．场幅异常

对于场幅异常故障，一般修改总数中的 场幅数据可使场幅正常。个别彩电，若将场 幅数据增至 大时，场仍不满幅，这时可减 小场输出电路中的负反馈取样电阻的阻值 来增大场幅。在几种主流彩电主板中，上述 负反馈取样电阻位号为R459，阻值为 1．5n~3n。
