74HC245八总线收发器（三态、原码）

·三态输出直接驱动总线；
·PNP 输入减小了直流负载；
·输入滞后电压可改善噪声容限

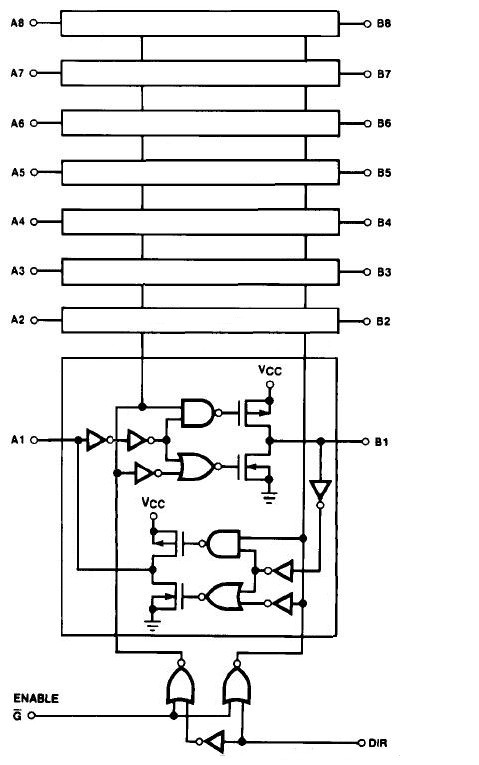

这种八位总线收发器是为数据总线间进行异步两路通讯而设计之。采用控制
功能可以尽量减少外部定时电路之要求。
这种电路可以将数据从A 总线传送到B 总线，也可将数据从B 总线传送到
A 总线，具体传送方向要看方向控制（DIR）输入之逻辑电平而定。可以用使能
输入来禁止这种电路，使总线之间能有效地隔离。

TRUTH TABLE真值表

Control Inputs 控制输入		Operation 运行
G	DIR
L	L	B 数据到A 总线
L	H	A 数据到B 总线
H	X	隔开

H=高电平 L=低电平 ×=不定

Absolute Maximum Ratings绝对最大额定值
Supply Voltage电源电压(VCC)	-0.5 to -7.0V
DC Input Voltage DIR and G pins (VIN) 直流输入电压方向和G引脚（输入电压）	-1.5 to VCC -1.5V
DC Input/Output Voltage (VIN, VOUT)直流输入/输出电压	-0.5 to VCC -0.5V
Clamp Diode Current 钳位二极管电流(ICD)	±20 mA
DC Output Current直流输出电流，每个引脚（输出）	±35 mA
DC VCC or GND Current, per pin (ICC)	±70 mA
Storage Temperature Range 储存温度范围(TSTG)	-65℃ to -150℃
Power Dissipation (PD)功耗
(Note 3)	600 mW
S.O. Package only	500 mW
Lead Temperature (TL) (Soldering 10 seconds)	260℃

Note 1: Maximum Ratings are those values beyond which damage to the
device may occur.
Note 2: Unless otherwise specified all voltages are referenced to ground.
Note 3: Power Dissipation temperature derating — plastic “N” package:
12 mW/℃ from 65℃ to 85℃.

Recommended Operating Conditions建议操作条件
参数	最小	最大	单位
Supply Voltage电源电压(VCC)	2	6	V
DC Input or Output Voltage (VIN, VOUT)直流输入输出电压	0	VCC	V
Operating Temperature Range工作温度范围 (TA)	-40	-85	℃
Input Rise/Fall Times输入上升/下降时间
(tr,tf) VCC=2.0V	-	1000	ns
VCC=4.5V	-	500	ns
VCC=6.0V	-	400	ns

DC SPECIFICATIONS直流电气规格

Symbol 符号	Parameter 参数	Conditions 条件	VCC	TA=25℃		TA=-40 to 85℃	TA=-55 to 125℃	UNIT 单位
				典型	Guaranteed Limits保证界限
VIH	Minimum High Level Input Voltage输入高电平电压	-	2.0V	-	1.5	1.5	1.5	V
			4.5V	-	3.15	3.15	3.15
			6.0V	-	4.2	4.2	4.2
VIL	Maximum LOW Level Input Voltage 输入低电平电压	-	2.0V	-	0.5	0.5	0.5	V
			4.5V	-	1.35	1.35	1.35
			6.0V	-	1.8	1.8	1.8
VOH	Minimum HIGH Level Output Voltage输出高电平电压	VIN=VIH or VIL |IOUT| ≤ 20μA	2.0V	2.0	1.9	1.9	1.9	V
			4.5V	4.5	4.4	4.4	4.4
			6.0V	6.0	5.9	5.9	5.9
		VINVIH or VIL
		|IOUT| ≤ 6.0mA	4.5V	4.2	3.98	3.84	3.7	V
		|IOUT| ≤ 7.8mA	6.0V	5.7	5.48	5.34	5.2
VOL	Maximum LOW Level Output Voltage输出低电平电压	VIN=VIH or VIL|IOUT| ≤ 20μA	2.0V	0	0.1	0.1	0.1	V
			4.5V	0	0.1	0.1	0.1
			6.0V	0	0.1	0.1	0.1
		VINVIH or VIL
		|IOUT| ≤ 6.0mA	4.5V	0.2	0.26	0.33	0.4	V
		|IOUT| ≤ 7.8mA	6.0V	0.2	0.26	0.33	0.4
IIN	Input Leakage Current输入漏电流 (G and DIR)	VIN=VCC to GND	6.0V	-	±0.1	±1.0	±1.0	μA
IOZ	Maximum 3-STATE Output Leakage Current最多3态输出漏电流	VOUT=VCC or GND Enable G=VIH	6.0V	-	±0.5	±5.0	±10	μA
ICC	Maximum Quiescent Supply Current电源电流	VIN=VCC or GND IOUT=0μA	6.0V	-	8.0	80	160	μA
