不用电池的双音门铃

随着电话机的普及率越来越高，拥有住宅电话的家庭也越来越多，但大多数住宅电话使用率很低，利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮，在电话机候机时，

按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。

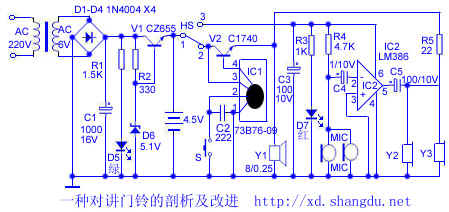

一种对讲门铃的剖析及改进

有一种对讲门铃的电路如图，其工作原理如下：平时挂机时叉簧开关HS的1、2触点接通，用AC220V供电，V1有直流输出，此电压既对电池充电，也加到音乐IC的③脚。如按一下S，则音乐IC的②脚受触发，④脚有音乐信号输出，经V2放大后推动扬声器发声，同时经R5推动Y2、Y3。摘机后，叉簧开关HS的1、3接点接通，通话电路接通电源，这时可进行对讲。

本对讲门铃由于音频放大器IC2（LM386）的增益很高，容易使Y2、Y3产生啸叫声。经笔者实际验证，只要在Y2、Y3两端并联一只几pF的小电容，啸叫声即可消除。

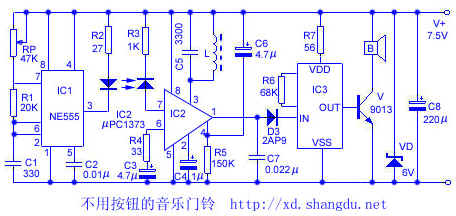

不用按钮的音乐门铃

  本文介绍一种不用按钮的音乐门铃，来人只要站在门铃前，便可自动发出门铃声。

  该音乐门铃电路原理如附图所示。IC1等元件组成红外发射电路，由IC1、RP、R1、C1构成多谐振荡频率，按图示元件数据，振荡频率约40kHz，输出电流为100--200mA，可驱动红外发光二极管D1发射出40kHz调制红外脉冲。IC2是红外接收芯片，灵敏度高、增益高、输出波形好，并具有鉴频功能。红外接收管D2接收到40kHz频率的红外脉冲后，转换为电信号，送入IC2第⑦脚，经放大和C5、L调谐以及IC2内部电路检波、整形后，由第①脚输出脉冲信号。

平时，IC2第①脚输出低电瓶，D3截止，音乐集成电路IC3无触发脉冲，不产生音乐信号输出，扬声器B不发声。当有人站在门前遮挡D1发射的红外信号时，IC2第①脚电位瞬间由低电平变为高电平，经D3触发IC3输出音乐信号，由V放大推动扬声器发声。

IC1选用NE555，IC2为μPC1373，IC3选用9300系列音乐集成电路。D1可用SE303A或LM66R型 5mm圆形红外发光二极管，D2可用PH302方形红外接收二极管。V为9013NPN管，β≥100。B选用YD58--1

型、8Ω/0.25W******扬声器。L用?0.08mm高强度漆包线，在小型晶体管收音机的中频变压器骨架上密绕30匝即可。

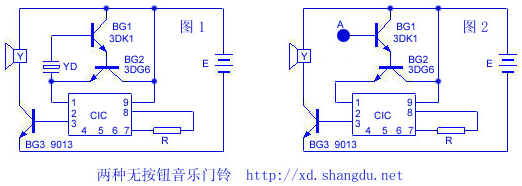

两种无按钮音乐门铃

    门铃均需安装按装，因而存在着安装麻烦和易于丢失损坏等问题。用复合开关管代替机械触发开关制作的音乐门铃，即可克服上述弊端。

图1为振动式。当有人用手敲门时，安装在门内侧的压电陶瓷片YD受到振动而产生相应的音频电压，使复合管开关BG1和BG2导通，音乐电路CIC受到触发即演奏一段乐曲。压电陶瓷片以采用直径较大的为宜，用502胶水将其粘合在门内偏上的中心位置即可。

图2为触摸式。当用手指触摸电路A点时，人体感应电压使复合管BG1和BG2导通，音乐电路CIC受到触发即演奏一段乐曲。触摸电极A可用一大小适中的金属片固定在门框上即可。

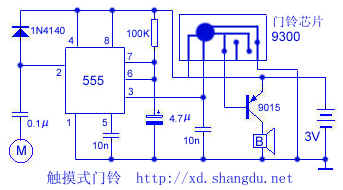

触摸式门铃

本文介绍的触摸式门铃，用触摸方式代替机械开关，它简单可靠，实用有趣。

工作原理：电原理图如图所示。555时基集成电路工作在单稳状态，平时③脚和⑦脚均为低电平．当用手触摸一下金属感应片M时,人体的感应信号通过0.1μF电容加至555时基集成电路的②脚，使电路翻转进入暂稳态，这时③脚输出高电平直接加到门铃芯片的触发端，芯

片被触发并通过三极管推动扬声器发声。同时⑦脚也变为高电平，电源通过100KΩ电阻对4.7μF电容充电,当电容上的电压充至2/3电源电压时，电路又翻转，暂稳态结束，③脚又变为低电平。待再触摸一次M时，上述工作过程周而复始。因此每触摸一次M，门铃就被触发一次。③脚上的0.01μF电容为抗干扰电容,可防止门铃被误触发。

元器件选择与制作：本电路的门铃芯片选用“叮咚”（HL9300）芯片，它每被触发一次，尽管③脚变为低电平后，它仍可连续发出三次“叮咚”声。如选用的是需要触发端一直为高电平才可发声的芯片（如音乐芯片），应适当调整⑦脚上的阻容时间常数来调整暂稳态的时间，使③脚的高电平足以使芯片发出一曲完整的音乐后才变成低电平。另外还应通电测量一下门铃芯片推动三极管的基极电位，如静态（不发声）时为低电平，则改用NPN型三极管作推动管，目的是防止静态动耗，延长电池使用寿命。触摸片的引线太长时 好使用屏蔽线并将屏蔽层接地。本电路制作简单，只要安装无误即可正常工作。本电路还可扩展为触摸开关、触摸报警器等实用电路。

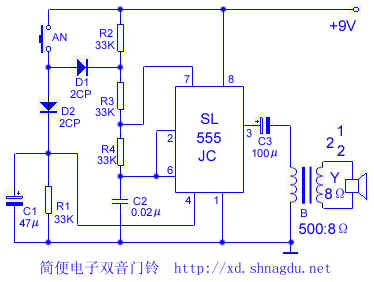

简便电子双音门铃

本文介绍一种采用时基集成电路构成的双音门铃，电路如下图所示，其核心部分是SL555时基电路。

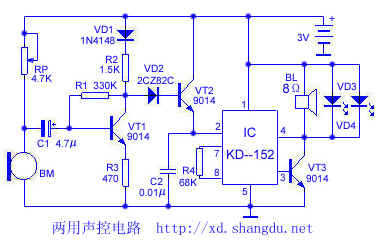

两用声控电路

本文介绍一种简易声控电路。元器件较少，静态电流仅为1mA。该电路可用于声控门铃和声控玩具。

工作原理：这种声控电路的原理如下图所示。它由声控传感器、接收放大器、射极输出器、音乐集成电路、发光二极管、扬声器等组成。外界产生的声音控制信号，由驻极体电容传声器BM转变为电信号，并经电容C1耦合至三极管VT1进行电压放大。VT1的输出信号经二极管VD2驱动三极管VT2导通，使电源电压加到音乐集成电路IC的②脚（触发端），音乐IC③脚发出音乐信号，经VT3放大后，驱动扬声器BL发出宏亮的乐声。与些同时，发光二极管VD3、VD4随着音乐的大小而频频闪光，犹如洋娃娃两只闪亮的大眼睛。调节电路中电位器RP的阻值，可以改变BM的工作电压，从而起到改变声控灵敏度的作用。电容C2是防止误触发，避免浪涌电流冲击面设置的。

元器件选择：VT1～VT3选用9014高增益三极管，其穿透电流要小，β＞80。BM可选用CN－15E或阻抗为1KΩ的其它驻极体传声器。音乐集成电路IC选用KD－152等工作电压为3V的高电平触发的音乐集成片。VD3、VD4选用工作电压低、导通电流小而发光效率高的发光二极管。其余元件均按图中

标注的值选取，并无特殊要求。

安装与使用：

(1)如家有音乐门铃，则不必再制作电路外壳，可按图加装控制电路即可。 (2)驻极体传声器BM，装在外门框上，高度可视人高矮而定。为使BM保持清洁，可用一块小花布遮掩并标注“声控”二字，即可装饰，又引人注目。

(3)为防止外界声音的干扰而引起误工作，要调节RP，使BM具有适当的灵敏度，以人嘴离驻极体传声器BM为30mm左右能触发门铃为宜。

(4)发光二极管用于声控门铃时，只须一只发光管，将其装在门外显眼处。当人发声时，如发光管显示，则告诉外人，请放心电路工作正常。

(5)如作儿童玩具，选用一只空心塑料或毛绒绒的玩具，将VD3、VD4装入两只眼睛中，只要儿童发声，洋娃娃便会闪动着大眼睛唱歌，颇有情趣。 (6)儿童不玩时，取出电池。 好选用4.7K带开关的电位器，即可调节又能开关，这样可节省静态耗电。

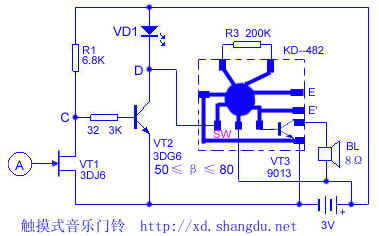

触摸式音乐门铃

KD－482常用于石英钟整点时，如在它的外部再加装几只电子元件，便可组成触摸式音乐门铃。电路工作电流为60mA，静态电流几乎为零。

该电路如下图所示。VT1、VT2组成触摸灵敏开关。当手轻触摸金属片A时，人体给VT1的栅极注入一感应信号，使VT1的漏极电流减小，其漏极与源极间电阻增大，C点变为高电位，VT2导通，发光二极管VD1亮。这时D点变为低电位，KD－482的SW端被低电平触发振荡工作，由VT3放大的信号驱动扬声器BL发声。手离开时A时，VT1的漏极电流变大，其漏、源极间电阻减小，C点变为低电平，VT2截止，VD1熄灭，D点变为高电位。BL播完一首乐曲后将会自动停止。

元器件选择：场效应晶体管VT1除3DJ6E外也可采用其它的结型场效应晶体管，但要求饱和漏极电流小于1mA。发光二极管VD1的型号可任意选择，为使效果更佳，VD1应选择工作电压在2～2.5V．发光效率高的发光管。金属片的面积为300mm左右。

调试：电路按下图接好后，先将电源的负极与SW端用一根金属线短接一下（KD－482为低电平触发），BL放出音乐即可。控制电路只稍加调整，未触摸A之前，将万用表打在直流1V档位，测量VT2的基极b与发射极e两端电压应小于0.7V，然后再用手轻触A，此时指针指示要大于或等于0.7V。如达不到该值，可适当改变一下R2或R3的阻值，两个电阻 好配合调整。

安装与调试：

由于该电路静态耗电流极微，故可省去电源开关。A与VT1的栅极之间的距离可根据实际情况而定， 好不要超过1m。发光二极管VD1 好与触摸片A装在门外显眼处，当门外人触摸到A时，VD1即刻发光显示，就表示电路工作正常。在触摸A时，有时偶尔会出现电路不工作情况，这时VT1与VT2应选择放大倍数大一些的管子。

该电路也可用于防盗，将VT1栅极的接触线安装在门拉手或门锁等金属部位，当盗贼的手一接触即可报警。该电路经改动后可用于触摸儿童玩具。KD－482的E、E'两端原来是接蜂鸣陶瓷片的，如加以改进接上两只发光二极管VD2、VD3（如下图所示），而发光二极管VD1装在前额中间尤如三只眼，这样不仅集声．光、色于一体新颖有趣，而且更会招来儿童们的喜爱。其中VD1是用于来控制明暗的，VD2．VD3是随音乐声的大小而频频闪烁的。
