家庭电路测试试题

一、选择题

1.国家庭电路的电压是(    )

A.220伏      B.380伏      C.38伏      D.36伏

2.制成家用保险丝的材料是(    )

A.电阻率较大而熔点较高的铅锑合金

B.电阻率较大而熔点较低的铅锑合金

C.电阻率较小而熔点较高的铅锑合金

D.电阻率较小而熔点较低的铅锑合金

3.安装家庭电路的时候，必把把电灯的开关接在(    )

A.零线上                      B.火线与零线之间

C.火线与电灯之间              D.火线上、零线上都可以

4.从市线进户线开始，家庭照明电路组成的顺序依次是(    )

A.电能表、总开关、电灯、保险盒

B.总开关、电能表、保险盒、电灯

C.电能表、总开关、保险盒、电灯

D.电能表、保险盒、总开关、电灯

5.电能表在电路中测量的是(    )

A.电流            B.电压            C.电功            D.电功率

6.能直接判别火线和零线的工具是(    )

A.电能表            B.测电笔            C.电压表            D.安培表

7.家用电能表的盘面上，标有“3000r/kW·h”的字样，当接入一个“220V  300W”的电器正常工作时，1分钟内能电能表的转盘转(    )

A.0.25转            B.5转            C.15转            D.30转

8.家庭照明电路的总电阻R和总电流强度的关系是(    )

A.用电器全使用时，R 小，I 大

B.用电器不全使用时，R 小，I 大

C.用电器使用少时，R 小，I 大

D.用电器使用一半时，R 小，I 大

9.如下图所示的电路中，安装两盏白炽灯和两个插座，其中安装错的元件是(    )

A.白炽灯L1和开关S1                         B.插座a

C.白炽灯L2和开关S2                         D.插座b

4.安装照明电路的时候要(    )

A.必须把开关接在火线上，保险盒接在零线上

B.必须把开关接在零线上，保险盒接在火线上

C.必须把开关和保险盒串联后接在零线上

D.必须把开关和保险盒串联后接在火线上

5.有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是(    )

A.火线断了         B.零线断了          C.灯丝断了          D.开关短路

二、填空题

1.在家庭电路中，家用电器要_________联接入电路中.

2.开关的作用是控制家用电器的_________.

3.通常的插座有两个孔，一个孔接_________，一个孔接_________.

4.在三孔插座中，除了接火线和零线的两个孔外，另一个孔是跟_________连接的，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也就把_________与_________连接起来.

5.家庭电路的两根导线，一根叫_________线，一根叫_________线，正常情况下，零线与地之间电压是_________伏，火线与地之间电压是_________伏.

6.保险丝是由电阻率_________而熔点_________铅锑合金制成的，它的作用是在电流增大到危险程度以前_________，保险丝在电路中，连接方法是_________联在电路中.

7.在更换保险丝时，不能用铜丝代替保险丝，其原因是：___________

8.一只标着“220V  2.5A”的电能表，可以用在大功率为_________瓦的家庭电路上.

9.用_________可辨别火线和零线，使用时手一定接触笔尾的_________，笔尖接触_________，如果氖管发光表明接触的是_________，如果氖管不发光，表明接触的是_________.

10.在插入式保险盒中，保险丝装在_________上，电源线应接在闸刀开关的_________上.

11.某电能表允许通过的大电流是2.5安，这只电能表多可接入“220V、25W”的电灯_________盏，如果这些灯平均每天使用3小时，则10天消耗的电能为_________千瓦时.

三、填空

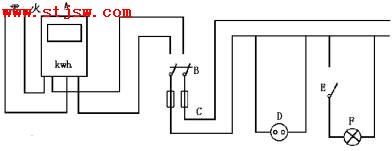

1.某家庭电路的组成如下图所示，图上注明A、B、C、D、E、F字母处的元件名称分别为：A是_________，B是_________，C是_________，D是_________，E是_________，F是_________.

2.家庭电路有两根电线，一根叫_________线，另一根叫_________线，它们之间的电压是_________伏，在低压供电的电源处，_________线是接地的，所以在正常情况下，零线和地线之间_________电压(填“有”、“没有”).家用电器_________联在电路中.

3.家庭电路中控制电灯的开关跟灯应_________联，而各用电器及插座之间应________联.

4.保险丝是用电阻率较_________，熔点较_________的铅锑合金制成的，保险丝_________联在电路中，保险丝越粗，它的熔断电流越_________.

5.家庭电路中装有电能表是测量用户在一定时间内消耗多少_________，它要安装在电路的_________路上，电能表上标着电压值和电流值，所标的电压是_________，所标的电流是_________，一只标着“220V、5A”的电能表可以用在大功率是_________的电路上.

6.某同学家里4月1日电能表的计数器上显示为，他家有40瓦灯4盏，30瓦收录机一台，这些电器平均每天使用4小时，那么到5月1日时，电能表计数器上显示的应为 .

四、设计作图

现要求把220伏40瓦的二盏灯泡连入电路，并使它们能正常发光，每盏灯要有一个控制开关，还要有一个总开关和保险盒，请画出安装电路图.

五、某会议室安装的电器设备总功率为1540瓦，电路的电压为220伏，根据表1的《常用保险丝规格表》确定这个会议室安装的保险丝的直径为(    )

表1  常用保险丝规格表

直径(毫米)
额定电流(安)
熔断电流(安)

0.71
3
6

0.81
3.75
7.5

0.98
5
10

1.02
6
12

1.25
7.5
15

1.51
10
20

A.1.25毫米        B.1.02毫米         C.0.98毫米          D.0.81毫米

六、晚上保险丝突然断了，家里只有较细的保险丝，接上去就被熔断，能不能想别的办法?

七、对于测电笔，里面加有一个高阻值的电阻，这是什么原因，若这个电阻丢失了，此测电笔能不能使用?

试卷答案：

一、1.A  2.B  3.C  4.C  5.C  6.B  7.C  8.A  9.B  10.B

二、1.并  2.工作与否  3.火线  零线  4.大地  家用电器的金属外壳  大地  5.火  零  220  220  6.大  低  自动熔断切断电路  串  7.铜的电阻率小，熔点高  8.1210  9.测电笔  金属体  导线  火线  零线  10.22

三、1.电能表  闸刀开关  保险盒  插座  开关  电灯2.火  零  220  零  没有  并  3.串  并  4.火  高  大  5.电能  干  额定电压  允许通过的大电流  1100W  6.

四、略

五、提示：选择保险丝的原则是：保险丝的额定电流等于或稍大于电路大的正常工作电流.

六、提示：保险丝越粗，溶断电流就越大.保险太细熔断电流大小，要想接上后能正常工作，要么减小电流即关掉一部分用电器，或把二股或三股细的保险并联在一起，扭成一股再接上保盒.

七、加上高值电阻(是串在电路上)会使电流很微小(因为此电流是通过人体接地构成通路)电流大了对人体会产生伤害，若丢失了此高值电阻，此测电笔千万不能使用.
