无线遥控电路这里介绍利用射频信号遥控各种电器的电路，遥控的路数为４路，需要时也可扩大至１２路。它利用电话机中的ＤＴＭＦ（双音多频）信号作控制代码用来调制１００ＭＨｚ左右的载频，再用天线送出。接收电路用调频接收机将信号解调成ＤＴＭＦ信号，此信号又连接至ＤＴＭＦ／ＢＣＤ变换器变换成ＢＣＤ输出，用来控制４路电器的接通与关断。遥控发射器（见图１）由ＤＴＭＦ发生器和调频发送器电路组成。这里采用一块ＵＭ９１..

    这里介绍利用射频信号遥控各种电器的电路，遥控的路数为４路，需要时也可扩大至１２路。它利用电话机中的ＤＴＭＦ（双音多频）信号作控制代码用来调制１００ＭＨｚ左右的载频，再用天线送出。接收电路用调频接收机将信号解调成ＤＴＭＦ信号，此信号又连接至ＤＴＭＦ／ＢＣＤ变换器变换成ＢＣＤ输出，用来控制４路电器的接通与关断。

    遥控发射器（见图１）由ＤＴＭＦ发生器和调频发送器电路组成。这里采用一块ＵＭ９１２１４Ｂ电话机专用ＩＣ来产生ＤＴＭＦ信号，其３Ｖ电源电压由９Ｖ电池经３Ｖ齐纳管Ｄ１供给。电路采用３．５８ＭＨｚ晶体作时基电路，ＩＣ１的{12}、{15}脚分别为第一列脚和第一行脚，它们通过开关Ｓ１（ｂ）短路连通，这时{7}脚输出的ＤＴＭＦ信号（音）相当于电话机１号键送出的双音多频信号。同理，{13}、{16}、{17}分别为第二列脚和第二、第三行脚，在{13}{15}、{13}{17}、{12}{16}分别用Ｓ２（ｂ）、Ｓ３（ｂ）和Ｓ４（ｂ）短路时，{7}脚输出的信号相当于电话机２号、４号和８号键送出的双音多频信号。ＩＣ１的其余各脚照原样使用不变。

    发送器电路由晶体管Ｔ１及其外围电路组成，其中调谐电路Ｌ１和ＶＣ１调谐在１００ＭＨｚ载频附近，天线用鞭状天线，长１０ｃｍ～１５ｃｍ，控制范围就相当不错了。ＤＴＭＦ信号从ＩＣ１的{7}脚送入Ｔ１的基极，再由天线ＡＮＴ向外发射。

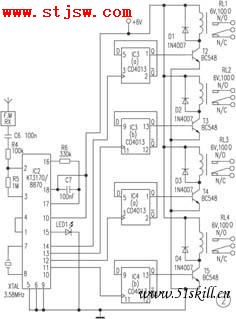

接收部分（见图２）由ＦＭ接收机的ＤＴＭＦ／ＢＣＤ变换芯片ＩＣ２以及一组４个触发锁存电路ＩＣ３、ＩＣ４组成。调频ＤＴＭＦ信号先在ＦＭ接收机解调后用ＩＣ２变换成ＢＣＤ信号。此时数码“１”为０００１，数码“４”为０１００……等，ＩＣ２也用３．５８ＭＨｚ晶体来工作。ＢＣＤ信号分别从{11}～{14}脚送至４只Ｄ触发锁存器，这４只Ｄ触发器由两块双Ｄ触发器芯片（ＣＤ４０１３Ｂ）提供，“１”、“２”、“４”、“８”号键中任一开关按下时，相应于该号键的一路Ｄ触发器的时钟输入端便有信号送入，使该Ｄ触发器的输出状态翻转，从而驱动相关的晶体管和相应的继电器作吸合和释放动作，进而使该继电器控制的电器接通或关断。

由于ＵＭ９１２１４Ｂ共可产生１２种ＤＴＭＦ信号，因此只要简单地增加发送器电路中的控制按键数目及在接收部分的ＩＣ２和Ｄ触发器之间增加一块４／１６线路变换器，同时将Ｄ触发器相应增加至１２只，便可控制１２种电器的通断。
