自制电脑红外线收发器

现在，用红外线进行数据传输越来越广泛，不少手机、打印机、笔记本电脑和掌上电脑上都有红外线数据传输口，几乎所有的电脑主板都集成有红外线接口。不久前，我买了一台ＳＯＮＹＣｌｉｅ－Ｓ３２０掌上电脑，该机可以使用红外线与电脑同步数据，但是我跑了几个电脑城都没有买到与之相配的红外线收发器。为了体会无线数据传输的乐趣，只好自己做一个了。

    上网查了一下有关红外线接口的资料，发现电脑主板上的红外线接口的发射部分已将数据进行了３８ｋＨｚ的调制，接收部分也自带解调电路，并且收发数据都是采用串行异步通讯方式，所以制作红外线收发器无须考虑收发信号间的干扰和信号的调制、解调电路，线路非常简单。

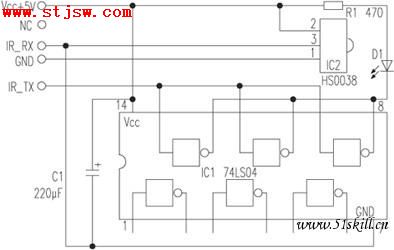

    实际应用电路如附图所示。整个电路只有５个元件，非常简洁。升技ＫＴ７－ＲＡＩＤ主板上的红外线接口的针脚定义为：①脚  Ｖｃｃ＋５伏电源，②脚  ＮＣ空脚，③脚  ＩＲ＿ＲＸ红外线接收，④脚  ＧＮＤ电源地，⑤脚  ＩＲ＿ＴＸ红外线发送。
    经过调制的脉冲信号由ＩＲ＿ＴＸ脚送到７４ＬＳ０４中三个并联的反相器整形放大后，驱动红外线发射管Ｄ１工作，信号的接收放大则由一体化红外接收模块ＨＳ００３８完成后送入ＩＲ＿ＲＸ脚。
    元件的选择没有什么特别的要求，ＨＳ００３８是彩电上常用的红外线接收模块，购买ＨＳ００３８与红外线发射管时一定要选择正品元件。我用红色的半透明香皂盒做收发器的外壳，既美观，又能滤除可见光、防干扰。由于电路很简单，所以未制作印制板，而是直接搭焊后用热熔胶固定在外壳上，使用９针串口插头、插座及４芯屏蔽线与电脑连接。
    联机调试时，应先将计算机ＢＩＯＳ中的红外线接口打开。在我的升技ＫＴ７－ＲＡＩＤ主板上此选项位于“ＩｎｔｅｇｒａｔｅｄＰｅｒｉｐｈｅｒａｌｓ”的“ＯｎｂｏａｒｄＩＲＦｕｎｃｔｉｏｎ”中。将其预设值由“Ｄｉｓａｂｌｅｄ”改为“ＨＰＳＩＲ”，然后重新启动计算机，按照ＷＩＮ９８的提示即可安装好红外线收发器的通讯软件和通讯协议。
    该红外线收发器可以用于掌上电脑和电脑间的通讯，也可以用于电脑与电脑、电脑与手机间的数据传输，总之玩法多多，有兴趣者不妨一试。
