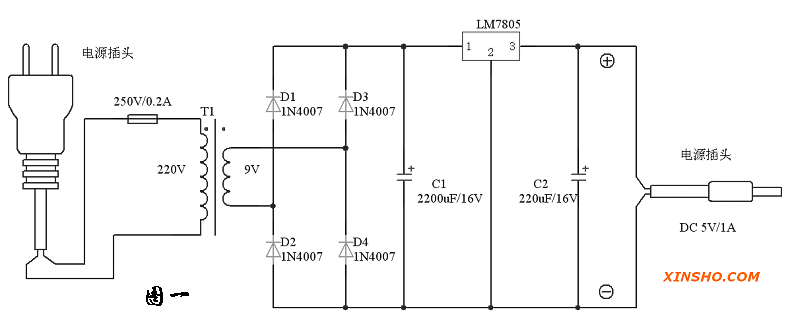

采用串联稳压线路来制作一个直流电源适配器是一个比较容易实现的办法,下面就详细的谈谈制作方法和过程. 原理图参考图一
从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。
变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个2200uF/16V的电解电容。
变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，我们在这里接一个名为三端稳压器的元件。
三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。
因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。LM7805 大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。
三端稳压器后面接一个220uF/16V的电容，这个电容有滤波和阻尼作用。
后在C2两端接一个输出电源的插头，可用于与其它用电器连接,比如MP3等。
注意这个低压直流电源的插头要跟自己所需要的来配，比如圆形的就有外径2.5mm和3.5mm等几种，内孔多数是负极，外边是正极，也有一些是相反的，必须根据你的负载来决定，接反的话有可能会烧坏你的用电器，后果很严重。 虽然7805 大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。一般负载电有200mA以上时需要散热片。 下面给出一些实物图片 未完...
|
