这里介绍一种采用VERILOG硬件描述语言设计DPLL的方案。

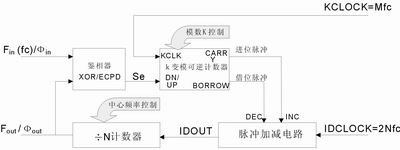

　　一阶DPLL的基本结构如图1所示。主要由鉴相器、K变模可逆计数器、脉冲加减电路和除N计数器四部分构成。K变模计数器和脉冲加减电路的时钟分别为Mfc和2Nfc。这里fc是环路中心频率，一般情况下M和N都是2的整数幂。本设计中两个时钟使用相同的系统时钟信号。

javascript:window.open(this.src);" style="cursor: pointer;"/>

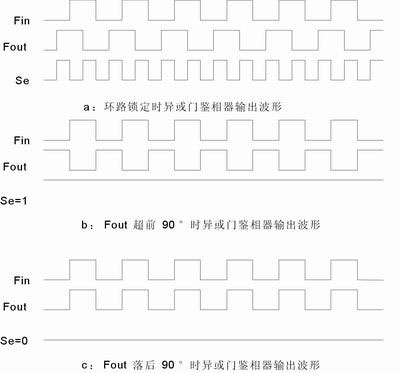

　　常用的鉴相器有两种类型：异或门(XOR)鉴相器和边沿控制鉴相器(ECPD)，本设计中采用异或门(XOR)鉴相器。异或门鉴相器比较输入信号Fin相位和输出信号Fout相位之间的相位差Фe=Фin-Фout，并输出误差信号Se作为K变模可逆计数器的计数方向信号。环路锁定时，Se为一占空比50%的方波，此时的绝对相为差为90°。因此异或门鉴相器相位差极限为±90°。异或门鉴相器工作波形如图2所示。

javascript:window.open(this.src);" style="cursor: pointer;"/>

　　K变模可逆计数器消除了鉴相器输出的相位差信号Se中的高频成分，保证环路的性能稳定。K变模可逆计数器根据相差信号Se来进行加减运算。当Se为低电平时，计数器进行加运算，如果相加的结果达到预设的模值，则输出一个进位脉冲信号CARRY给脉冲加减电路；当Se为高电平时，计数器进行减运算，如果结果为零，则输出一个借位脉冲信号BORROW给脉冲加减电路。

　　脉冲加减电路实现了对输入信号频率和相位的跟踪和调整， 终使输出信号锁定在输入信号的频率和信号上，工作波形如图3所示。

javascript:window.open(this.src);" style="cursor: pointer;"/>

　　除N计数器对脉冲加减电路的输出IDOUT再进行N分频，得到整个环路的输出信号Fout。同时，因为fc=IDCLOCK/2N，因此通过改变分频值N可以得到不同的环路中心频率fc。

　　了解了DPLL的工作原理，我们就可以据此对DPLL的各部件进行设计。DPLL的四个主要部件中，异或门鉴相器和除N计数器的设计比较简单：异或门鉴相器就是一个异或门；除N计数器则是一个简单的N分频器。下面主要介绍K变模可逆计数器和脉冲加减电路的设计实现。

　　K变模可逆计数器模块中使用了一个可逆计数器Count，当鉴相器的输出信号dnup为低时，进行加法运算，达到预设模值则输出进位脉冲CARRY；为高时，进行减法运算，为零时，输出借位脉冲BORROW。Count的模值Ktop由输入信号Kmode预设，一般为2的整数幂，这里模值的变化范围是23-29。模值的大小决定了DPLL的跟踪步长，模值越大，跟踪步长越小，锁定时的相位误差越小，但捕获时间越长；模值越小，跟踪步长越大，锁定时的相位误差越大，但捕获时间越短。

　　K变模可逆计数器的VERILOG设计代码如下(其中作了部分注释，用斜体表示)：

　　module KCounter(Kclock，reset，dnup，enable， Kmode，carry，borrow);
　　input Kclock; /*系统时钟信号*/
　　input reset; /*全局复位信号*/
　　input dnup; /*鉴相器输出的加减控制信号*/
　　input enable; /*可逆计数器计数允许信号*/
　　input [2:0]Kmode; /*计数器模值设置信号*/
　　output carry; /*进位脉冲输出信号*/
　　output borrow; /*借位脉冲输出信号*/
　　reg [8:0]Count; /*可逆计数器*/
　　reg [8:0]Ktop; /*预设模值寄存器*/
　　/*根据计数器模值设置信号Kmode来设置预设模值寄存器的值*/
　　always @(Kmode)
　　begin
　　case(Kmode)
　　3'b001:Ktop<=7;
　　3'b010:Ktop<=15;
　　3'b011:Ktop<=31;
　　3'b100:Ktop<=63;
　　3'b101:Ktop<=127;
　　3'b110:Ktop<=255;
　　3'b111:Ktop<=511;
　　default:Ktop<=15;
　　endcase
　　end
　　/*根据鉴相器输出的加减控制信号dnup进行可逆计数器的加减运算*/
　　always @(posedge Kclock or posedge reset)
　　begin
　　if(reset)
　　Count<=0;
　　else if(enable)
　　begin
　　if(!dnup)
　　begin
　　if(Count==Ktop)
　　Count<=0;
　　else
　　Count<=Count+1;
　　end
　　else
　　begin
　　if(Count==0)
　　Count<=Ktop;
　　else
　　Count<=Count-1;
　　end
　　end
　　end
　　/*输出进位脉冲carry和借位脉冲borrow*/
　　assign carry=enable&(!dnup) &(Count==Ktop);
　　assign borrow=enable&dnup& (Count==0);
　　endmodule

　　脉冲加减电路完成环路的频率和相位调整，可以称之为数控振荡器。当没有进位/借位脉冲信号时，它把外部参考时钟进行二分频；当有进位脉冲信号CARRY时，则在输出的二分频信号中插入半个脉冲，以提高输出信号的频率；当有借位脉冲信号BORROW时，则在输出的二分频信号中减去半个脉冲，以降低输出信号的频率。VERILOG设计代码如下：

　　module IDCounter(IDclock，reset，inc，dec，IDout);
　　input IDclock; /*系统时钟信号*/
　　input reset; /*全局复位信号*/
　　input inc; /*脉冲加入信号*/
　　input dec; /*脉冲扣除信号*/
　　output IDout; /*调整后的输出信号*/
　　wire Q1, Qn1, Q2, Qn2, Q3, Qn3;
　　wire Q4, Qn4, Q5, Qn5, Q6, Qn6;
　　wire Q7, Qn7, Q8, Qn8, Q9, Qn9;
　　wire D7, D8;
　　FFD FFD1(IDclock, reset, inc, Q1, Qn1);
　　FFD FFD2(IDclock, reset, dec, Q2, Qn2);
　　FFD FFD3(IDclock, reset, Q1, Q3, Qn3);
　　FFD FFD4(IDclock, reset, Q2, Q4, Qn4);
　　FFD FFD5(IDclock, reset, Q3, Q5,Qn5);
　　FFD FFD6(IDclock, reset, Q4, Q6,Qn6);
　　assign D7=((Q9 & Qn1 & Q3) | (Q9 & Q5 & Qn3));
　　assign D8=((Qn9 & Qn2 & Q4) | (Qn9 & Q6 & Qn4));
　　FFD FFD7(IDclock, reset, D7, Q7, Qn7 );
　　FFD FFD8(IDclock, reset, D8, Q8, Qn8);
　　JK FFJK(IDclock, reset, Qn7, Qn8, Q9, Qn9);
　　assign IDout = (!Idclock)|Q9;
　　endmodule

　　其中，FFD为D触发器，JK为JK触发器。

　　当环路的四个主要部件全部设计完毕，我们就可以将他们连接成为一个完整的DPLL，进行仿真、综合、验证功能的正确性。

　　本设计中的一阶DPLL使用XILINX公司的FOUNDATION4.1软件进行设计综合，采用XILINX的SPARTAN2系列的XC2S15 FPGA器件实现，并使用Modelsim5.5d软件进行了仿真。结果表明：本设计中DPLL时钟可达到120MHz，性能较高；而仅使用了87个LUT和26个触发器，占用资源很少。下面给出详细描述DPLL的工作过程。

　　(1) 当环路失锁时，异或门鉴相器比较输入信号(DATAIN)和输出信号(CLOCKOUT)之间的相位差异，并产生K变模可逆计数器的计数方向控制信号(DNUP)；

　　(2) K变模可逆计数器根据计数方向控制信号(DNUP)调整计数值，DNUP为高进行减计数，并当计数值到达0时，输出借位脉冲信号(BORROW)；为低进行加计数，并当计数值达到预设的K模值时，输出进位脉冲信号(CARRY)；

　　(3) 脉冲加减电路则根据进位脉冲信号(CARRY)和借位脉冲信号(BORROW)在电路输出信号(IDOUT)中进行脉冲的增加和扣除践作，来调整输出信号的频率；
　　
　　(4) 重复上面的调整过程，当环路进入锁定状态时，异或门鉴相器的输出DNUP为一占空比50%的方波，而K变模可逆计数器则周期性地产生进位脉冲输出CARRY和借位脉冲输出BORROW，导致脉冲加减电路的输出IDOUT周期性的加入和扣除半个脉冲。

　　“波纹”(Ripple)消除

　　在DPLL工作过程中，环路锁定时，异或门鉴相器的输出DNUP是一个占空比50%的方波。因为在DPLL的基本结构中，K变模可逆计数器始终起作用。因此当环路锁定后，如果模数K取值较小，K变模可逆计数器会频繁地周期性输出进位脉冲信号CARRY和借位脉冲信号BORROW，从而在脉冲加减电路中产生周期性的脉冲加入和扣除动作，这样就在脉冲加减电路的输出信号IDOUT中产生了周期性的误差，称为“波纹”；如果模数K取值足够大——对于异或门鉴相器，K应大于M/4；对于边沿控制鉴相器，K应大于M/2，则这种“波纹”误差通过除N计数器后，可以减少到N个周期出现一次，也就是说K变模可逆计数器的进位脉冲信号CARRY和借位脉冲信号BORROW的周期是N个参考时钟周期。

　　为了消除“波纹”误差，可以为K变模可逆计数器产生一个计数允许信号ENABLE，环路失锁时，此信号有效，允许计数；环路锁定时，此信号无效，禁止计数，则不会产生周期性的进位和借位脉冲信号。

　　“波纹”消除电路消除“波纹”误差的同时，也减小了DPLL的锁定范围，环路的相位极限误差(异或门鉴相器为±90°；ECPD为±180°)减小为原来的1/(1+1/2K)，鉴相增益也减小到原来的1/2。

　　使用DPLL进行FSK解调

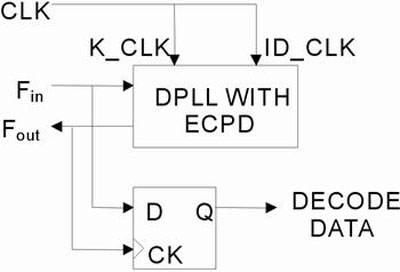

　　一个带有边沿控制鉴相器ECPD的DPLL再加上一个D触发器，就可以构成一个FSK解调器，如图4所示。

javascript:window.open(this.src);" style="cursor: pointer;"/>

图4 FSK解调

　　假设有一个输入信号Fin，它的频率在F1和F2之间变化，DPLL的中心频率为Fc，并且F1<FC<F2。如果输入信号频率为F1，则ECPD会产生一个负的相位误差(FIN落后于FOUT),则D触发器的输出始终为“1”；如果输入信号频率为F2，ECPD产生一个正的相位误差(FIN超前FOUT)，则D触发器的输出始终为“0”。这样就完成了FSK调制的解调。

　　本文介绍了一种一阶DPLL的设计方法，利用VERILOG语言配合XILINX的FPGA，为设计提供了极大的便利和性能保证。DPLL中可逆计数器模值可随意修改，来控制DPLL的跟踪补偿和锁定时间；同时，除N计数器的分频值也可随意改变，使DPLL可跟踪不同中心频率的输入信号，而这些只需在设计中修改几行代码即可完成。另外，设计好的DPLL模块还可作为可重用的IP核，应用于其他设计。
