倍压整流电子镇流器

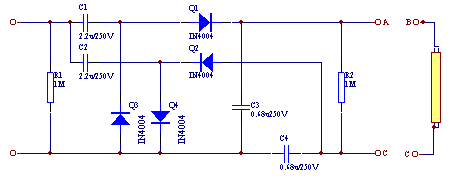

倍压整流式电子镇流器的电路如下图所示。

javascript:window.open(this.src);" style="cursor: pointer;"/>

    它的主要特点有：

    1．低温、低压启动性能好，能在环境温度一20℃一十50℃可靠工作，电源电压在150?/FONT>160V时一次启动点燃日光灯。

   2．节电显著，与传统电感镇流器相比，在同样照度下，可节电20％一25％。

   3．本镇流器阻抗呈容性，对电网有补偿作用，功率因数＞0.9。

   4．坏管可复明。旧灯管单边灯丝烧断和一头发黑的坏管照样能够使用。

   5．兔去启辉器，原四线输出改为二线输出，因此安装维修方便，很适合于高空及嵌入式等维修不便的场所

   6．一开就亮，无闪烁、无噪音、无抖动、发光柔和、保护视力。

   7．适用范围广，各种日光灯管均可通用。

    电路中的C1一C4、VDl一VD4主要起倍压整流作用，其电容量不宜太大，这样容易使输出电源线过热；如容量太小，则日光灯的亮度不够。因此不要随意改变C1,C4的电容量。电阻R 1、R2分别为电容C1、C2和C3、C4提供泄放电流回路。
