液晶显示器驱动板输出接口输出之信号种类可分为RGB数据信号（六位或八位）、时钟信号（DCLK）、行同步信号（HS）、场同步信号（VS）和数据使能信号（DE）几种。这些信号根据不同之输出接口，主要按以下方式进行数据传输。

　　1．串行与并行数据传输
　　驱动板输出之数据信号，有并行传输和串行传输两种方式。其中TTL、TCON输出接口采用并行传输方式，LVDS、TMDS、RSDS输出接口采用串行传输方式。

　　（1）并行方式传输数据

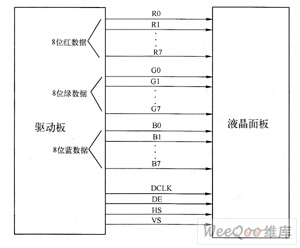

　　并行方式传输RGB数据，就是每一位基色信号数据都使用一条单独之数据线进行传输。对于8bit液晶板，R、G、B三个子像素分别用8bit之数据量来表示，则RGB数据一共为24bit，RGB数据线也一共有24条，如图1所示。对于6位液晶板，R、G、B三个子像素分别用6bit之数据量来表示，则RGB数据一共为18bit，RGB数据线也一共有18条。

　　图1 并行数据传输方式

　　（2）串行方式传输数据

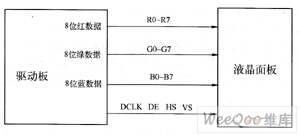

　　串行方式传输RGB数据，就是将每个基色信号之8bit或6bit数据排成一纵队，使用一条数据线顺序输出。图2所示为串行传输RGB数据示意图（8bit）。

　　图2 串行传输数据方式

　　2．双路与单路数据传输
　　（1）双路方式传输RGB数据
　　双路数据传输是指将RGB数据分成奇数、偶数两组，以奇数像素RGB数据和偶数像素RGB数据两路进行输出。

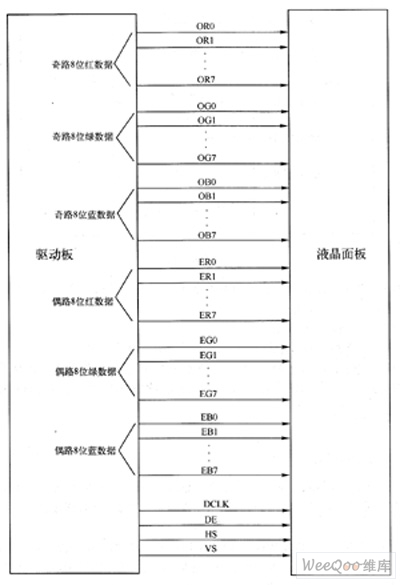

　　以每像素8bit数据并行方式双路输出为例，其传输示意图如图3所示，奇数像素和偶数像素RGB数据传输通道中，各包含了24条共48条数据线，分别是奇数像素ＯR0～ＯR7（8bit）、OG0～OG7（8bit）、OB0～OB7（8bit），偶数像素ER0～ER7（8bit）、EG0～EG7（8bit）、EB0～EB7（8bit）。

　　图3 双路方式传输数据（并行8bit方式）

　　以每像素8bit数据串行方式双路输出为例，其传输示意图如图4所示，奇数像素和偶数像素RGB数据传输通道中，每个基色信号之8bit数据都排成一纵队，使用一条数据线顺序输出。

　　以双路方式传输RGB数据时，在一个时钟脉冲周期内，奇数、偶数像素通路各输出一个像素之数据，因此，这种传输方式是每时钟传输两个像素（奇、偶各一）之数据，又叫做二像素传输方式。

　　图4 双路方式传输数据（并行8bit方式）

　　采用双路方式传输数据，可以提高传输带宽，降低电磁干扰（EMI），因此，分辨率较高之液晶显示器一般采用双路传输方式。

　　（2）单路方式传输RGB数据
　　图5所示为并行单路方式，图6所示为串行单路方式。

　　图5 并行数据传输方式

　　图6   串行传输数据方式

　　使用单路方式传输RGB数据时，不将RGB数据中之奇数、偶数像素分成两路单独传送，而是按常规之方式以也很顺序传输。单路RGB数据传输方式之时钟频率是双路方式之两倍。
