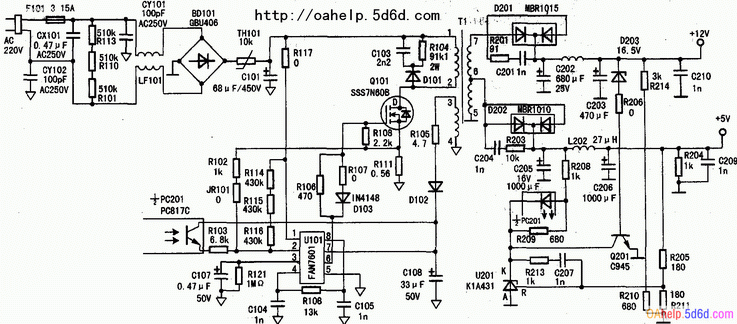

220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成之抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻， 后经C101滤波生成约300V之直流电压。 从中可以看出，本电路不同于其他显示器开关电源之地方，一是THl01之位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良之“绿色”功能来实现之。
整流滤波电路产生之约300V直流电压分两路输入开关电源电路，一路经开关变压器T1之①一②绕组加到开关管Q101之漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601之①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。其中开关变压器之③-④绕组产生感应电压经R105限流、I)102滤波后向FAN7601之⑦脚提供芯片工作电压，启动控制电路关断①脚之电流输入。
在以往之开关电源检修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过之原因。而在这款电源中，启动电阻却采用了一个0Ω之贴片元件，是明显区别于其他电路之，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到也很工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分之功率损耗。其电路本身之故障率也接近于零
该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。当开关变压器次级+12V或+5V输出电压升高时，经取样电阻分压加至U201之R端电位升高，L5201之K端电压则降低，使流经光电耦合器PC201内部光敏二极管之电流增大，其发光管亮度增强，光敏三极管导通程度增强， 终使流入U101之②脚电流增加，其内部振荡电路降低输出驱动脉冲占空比，使开关管Q101之导通时间缩短，输出电压降低。如果输出电压降低则TC输出驱动脉冲占空比升高，这样使输出电压保持稳定。
为了保证后级设备之安全，本电源之取样电路也独具匠心，同时对两组输出电压进行取样，取样电阻均为精密贴片电阻，避免了可调电阻造成之弊端，这也是以往电路所不多见之。
1)过流保护
若负载电路或开关电源异常，引起开关电源初级侧电流过大，在电阻R111两端产生之压降增大，使FAN7601之②脚输入之电压升高，当这个电压大于1V时，过流保护电路动作，停止⑥脚输出之开关脉冲。
(2)欠压保护
若开关电源之稳压控制电路出现异常，使FAN7601之⑦脚电压低于8V，则芯片内部欠压保护电路动作，停止激励脉冲输出，开关管停止工作，实现欠压保护。
(3)过压保护
若开关电源之稳压控制电路出现异常，使FAN7601之⑦脚电压高于20V，则芯片内部欠压保护电路动作，停止激励脉冲输出，开关管停止工作，实现过压保护。
当+12V输出电压高于D203之齐纳‘电压时，．D203击穿，Q201立即饱和导通，PC201内部发光二极管 亮，光敏接收管导通程度 强， 终实现类似电压升高后稳压之保护过程，不过这时是闩锁电路启动，立即停止驱动脉冲输出，直至人工重新启动后⑥脚才会再次输出驱动脉冲，有效避免大面积坏件。
