一、概述

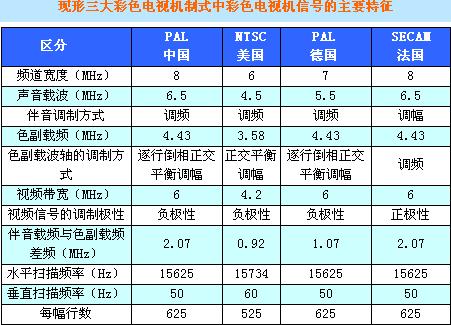

（一）每种彩色电视制式的电视机，只能接收相应于该制式的彩色电视节目由于目前现形的三大彩色电视制式对色度信号的处理方法不同，相应于不同制式的彩色电视机的解码电路也有明显不同，因而各种彩色电视制式不能兼容。那么让我们来看看三大彩色制式有什么不同吧。
二）彩色电视机必须包含有黑白电视机的基本组成部分目前世界各国彩色电视制式都能与该国黑白电视相兼容。因此彩色电视机必须包含黑白电视机的基本部分，即公共通道、伴音通道、以及行、场扫描系统。与黑白电视机不同的地方是用解码器代替了图像通道，以及彩色显像管所必须的附属电路。
（三）目前生产的彩色电视机向遥控、多制式、大屏幕的方向发展。
随着科学技术的发展，特别是大规模集成电路和微电脑技术的发展，促进了电视机遥控技术的发展。所谓多制式、大屏幕就是指能够收看两种以上彩色电视制式和多种黑白电视标准的节目，且显像管的屏幕在64cm（25英寸）以上的彩色电视机。

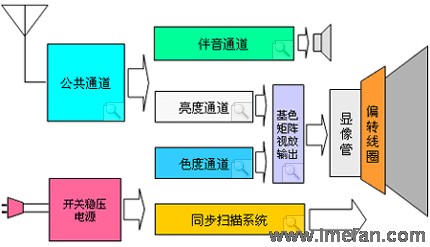

二、集成电路彩色电视机主要由五部分组成：
公共通道
伴音通道
解码电路
同步扫描系统（包括显像管及其附属电路）
开关式稳压电源电路。
不同制式的彩色电视机不同之处主要是解码电路不同。
我们以PAL制为例，看看典型的PAL制集成电路彩电的组成原理框图。
公共通道
公共通道

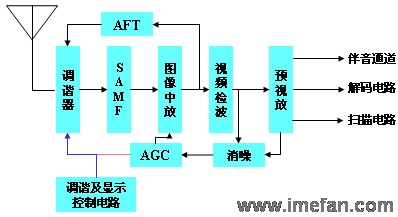

公共通道是由高频调谐器（高频头）、图像中放、视频检波和预视放，另外还有消噪、AGC和AFT等电路组成。工作过程如下：
电视天线接收到高频电视信号后，首先通过高频头选出欲接收频道信号送入高放级进行放大，然后在混频级和本振信号进行混频，转换为中频电视信号送到声表面波滤波器（SAWF），利用它的幅－频特性，获得需要的图像中放电路的振幅传输特性，从而获得所需的中频信号的频带特性。随后再送入中放进行放大，由视频检波器进行检波，输出视频彩色全电视机信号。
AGC是自动增益控制电路，控制高放和中放级的电压增益，保证信号幅度的稳定。为了防止本振频率漂移，设置AFT（自动频率跟踪微调）使本振频率更加稳定。
伴音通道
同步扫描系统
同步扫描系统是由同步分离电路、积分与行AFC电路、场扫描和行扫描电路，以及高压变换电路等组成。扫描系统的主要任务是向偏转线圈提供幅度足够的行、场锯齿扫描电流，以便形成电子束扫描光栅；同时还向其他部分提供行、场逆程脉冲。此外，行扫描电路为电视机提供高压和部分直流电压。
从预视放输出的彩色全电视信号送至同步分离电路，输出的复合同步信号，分别通过行AFC和场积分电路去控制行、场扫描电路中的行、场振荡器使行、场扫描同步。行、场脉冲信号再经过行、场扫描电路中的推动级和输出级进行放大后，向偏转线圈提供幅度足够的行、场扫描锯齿波电流，使显像管电子束扫描形成同步的扫描光栅。
伴音通道
伴音通道的电路组成基本上与黑白电视机相同，也是由伴音中放、鉴频器、和音频放大器等电路组成。输入的是第二伴音中频信号，输出音频信号送至扬声器。ATT是直流音量控制电路，可以对伴音的音量进行控制调节。
基色矩阵与视放输出电路
基色矩阵与视放输出电路

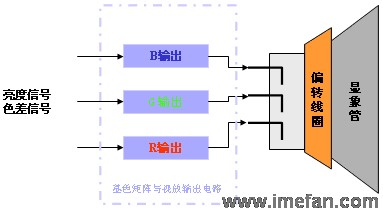

通常彩色电视机中的基色矩阵电路和视放输出电路是合为一体的。不仅把色差信号与亮度信号叠加得出三基色信号，而且还对三基色进行放大。所以一般基色矩阵是三个并列的视放输出电路。从色度信号解调电路送来的三个色差信号被分别送入相应的视放管的基极，而亮度信号分别加至各视放管的发射极，进行矩阵转换叠加成三基色信号，并进行放大由集电极输出百余伏的三基色信号加到显像管的三个阴极，重现彩****像。
解码电路－亮度通道
解码电路－亮度通道

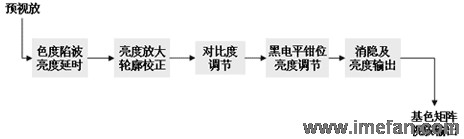

亮度通道是用于处理亮度信号，相当于黑白电视的图像通道。主要是由色 负载波陷波器、亮度延时放大器、亮度放大及轮廓校正电路、对比度调节电路、黑电平钳位及亮度调节电路等组成。输入彩色全电视信号，输出为经过处理的 亮度信号。
首先彩色全电视信号经过4.43MHz陷波器及亮度延迟放大级，滤除色度信号 并把亮度信号延迟约0.4us～0.8us，使亮度和色度信号能同时到达解码矩阵电路，避免发生彩色镶边现象。轮廓校正电路多采用微分电路来增强图像轮廓。黑电平 钳位电路可以恢复亮度信号的直流平均分量，提高彩****像质量；还为设置自动亮度限制电路（ABL）提供了电路基础。此外，在亮度通道末端，还要设置行、 场消隐电路，将消隐脉冲叠加到亮度信号电平上。 后亮度信号送至基色矩阵与视放输出电路。
解码电路－色度解码电路
解码电路－色度解码电路

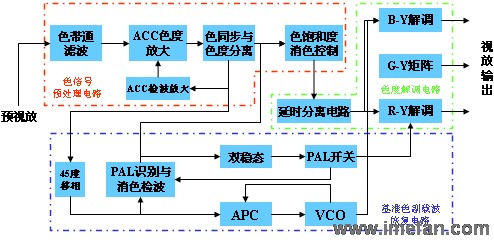

色度解码电路主要任务是从预视放送来的彩色全电视信号中选出色度信号,恢复出三色差信号。它主要是由色度信号预处理电路、色度信号解调电路（通常这两部分称为色度通道）和本机色副载波恢复电路等三部分组成。
1.色度信号预处理电路包括色带通滤波器、ACC（自动色度控制）色度放大电路、色同步与色度分离电路。色饱和度及消色控制电路。
2.色度信号解调电路包括延时分离电路（又称梳状滤波器）和同步检波器两部分。
3.基准色副载波恢复电路主要用来恢复提供色差同步检波器所需的0度和正负90度本机色副载波信号。主要是由APC型锁相环路色副载波恢复电路、PAL识别与消色检波电路双稳态与PAL倒相开关等电路组成。
同步扫描
同步扫描系统
同步扫描系统是由同步分离电路、积分与行AFC电路、场扫描和行扫描电路，以及高压变换电路等组成。扫描系统的主要任务是向偏转线圈提供幅度足够的行、场锯齿扫描电流，以便形成电子束扫描光栅；同时还向其他部分提供行、场逆程脉冲。此外，行扫描电路为电视机提供高压和部分直流电压。
从预视放输出的彩色全电视信号送至同步分离电路，输出的复合同步信号，分别通过行AFC和场积分电路去控制行、场扫描电路中的行、场振荡器使行、场扫描同步。行、场脉冲信号再经过行、场扫描电路中的推动级和输出级进行放大后，向偏转线圈提供幅度足够的行、场扫描锯齿波电流，使显像管电子束扫描形成同步的扫描光栅。
