长虹等离子电视PT4209（PS08）机芯二次不开机的检修

长虹等离子电视PT4209（PS08）机芯二次不开机的检修

　长虹等离子电视PT4209（PS08）机芯二次不开机的检修：

机型： PT4209 平板电视，采用PS08 机芯
故障现象：二次不开机

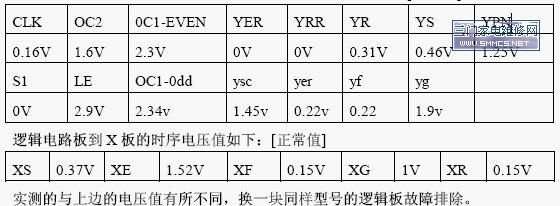

分析与检修：首先区分主板和屏。屏是三星V4 屏，让屏自检后故障还是不开机，判为屏组件问题，按照屏供电时序流程，测屏主电源板供给逻辑板的5V 正常，按开机键逻辑板有开机信号产生，且有来自主电源的3.3V，但电压又回到待机状态保护了，断开Y板，X 板的供电和逻辑板输出的X，Y时序信号，开机后故障依然。再看逻辑板的正常工作是：刚开机指示灯LED2002 亮LED2001 会不停的闪动，开机后LED2002 熄灭。现在是LED2001 没有闪动，开机瞬间测逻辑板上的4 支三端稳压器，发现当有3.3V 时，U2010 和U2008 没电压输出，测F2000 保险电阻开路没有3.3V供电，所引起逻辑电路板没正常工作造成的。换上后开机正常。但是图象没有层次感灰暗，测逻辑电路板到Y板的时序电压值如下：[正常值]

javascript:var zoom=parseInt(this.style.zoom, 10)||100;zoom+=event.wheelDelta/12;if (zoom>0) this.style.zoom=zoom+'%';return false;" title="按此在新窗口浏览图片" src=/article/UploadPic/2009-6/2009614164521879.jpg>
