集成电路介绍：74hc245中文资料

74HC245八总线收发器（三态、原码）

·三态输出直接驱动总线；
·PNP 输入减小了直流负载；
·输入滞后电压可改善噪声容限
这种八位总线收发器是为数据总线间进行异步两路通讯而设计之。采用控制
功能可以尽量减少外部定时电路之要求。
这种电路可以将数据从A 总线传送到B 总线，也可将数据从B 总线传送到
A 总线，具体传送方向要看方向控制（DIR）输入之逻辑电平而定。可以用使能
输入来禁止这种电路，使总线之间能有效地隔离。

TRUTH TABLE真值表

Control Inputs
控制输入

Operation 运行

G DIR

L L B 数据到A 总线

L H A 数据到B 总线

H X 隔开

H=高电平 L=低电平 ×=不定

Absolute Maximum Ratings绝对最大额定值

Supply Voltage电源电压(VCC) -0.5 to -7.0V

DC Input Voltage DIR and G pins (VIN) 直流输入电压方向和G引脚（输入电压） -1.5 to VCC -1.5V

DC Input/Output Voltage (VIN, VOUT)直流输入/输出电压 -0.5 to VCC -0.5V

Clamp Diode Current 钳位二极管电流(ICD) ±20 mA

DC Output Current直流输出电流，每个引脚（输出） ±35 mA

DC VCC or GND Current, per pin (ICC) ±70 mA

Storage Temperature Range 储存温度范围(TSTG) -65℃ to -150℃

Power Dissipation (PD)功耗

(Note 3) 600 mW

S.O. Package only 500 mW

Lead Temperature (TL) (Soldering 10 seconds) 260℃

Note 1: Maximum Ratings are those values beyond which damage to the
device may occur.
Note 2: Unless otherwise specified all voltages are referenced to ground.
Note 3: Power Dissipation temperature derating — plastic “N” package:
12 mW/℃ from 65℃ to 85℃.

Recommended Operating Conditions建议操作条件

参数最小最大单位

Supply Voltage电源电压(VCC) 2 6 V

DC Input or Output Voltage (VIN, VOUT)直流输入输出电压 0 VCC V

Operating Temperature Range工作温度范围 (TA) -40 -85 ℃

Input Rise/Fall Times输入上升/下降时间

(tr,tf) VCC=2.0V - 1000 ns

VCC=4.5V - 500 ns

VCC=6.0V - 400 ns

DC SPECIFICATIONS直流电气规格

Symbol 符号 Parameter 参数 Conditions 条件 VCC TA=25℃ TA=-40 to 85℃ TA=-55 to 125℃ UNIT 单位

典型
Guaranteed Limits保证界限

VIH Minimum High Level Input Voltage输入高电平电压 - 2.0V - 1.5 1.5 1.5 V

4.5V - 3.15 3.15 3.15

6.0V - 4.2 4.2 4.2

VIL Maximum LOW Level Input Voltage 输入低电平电压 - 2.0V - 0.5 0.5 0.5 V

4.5V - 1.35 1.35 1.35

6.0V - 1.8 1.8 1.8

VOH Minimum HIGH Level Output Voltage输出高电平电压 VIN=VIH or VIL |IOUT| ≤ 20μA 2.0V 2.0 1.9 1.9 1.9 V

4.5V 4.5 4.4 4.4 4.4

6.0V 6.0 5.9 5.9 5.9

VINVIH or VIL

|IOUT| ≤ 6.0mA 4.5V 4.2 3.98 3.84 3.7 V

|IOUT| ≤ 7.8mA 6.0V 5.7 5.48 5.34 5.2

VOL Maximum LOW Level Output Voltage输出低电平电压 VIN=VIH or VIL|IOUT| ≤ 20μA 2.0V 0 0.1 0.1 0.1 V

4.5V 0 0.1 0.1 0.1

6.0V 0 0.1 0.1 0.1

VINVIH or VIL

|IOUT| ≤ 6.0mA 4.5V 0.2 0.26 0.33 0.4 V

|IOUT| ≤ 7.8mA 6.0V 0.2 0.26 0.33 0.4

IIN Input Leakage Current输入漏电流 (G and DIR) VIN=VCC to GND 6.0V - ±0.1 ±1.0 ±1.0 μA

IOZ Maximum 3-STATE Output Leakage Current最多3态输出漏电流 VOUT=VCC or GND Enable G=VIH 6.0V - ±0.5 ±5.0 ±10 μA

ICC Maximum Quiescent Supply Current电源电流 VIN=VCC or GND IOUT=0μA 6.0V - 8.0 80 160 μA

AC Electrical Characteristics VCC=5V, TA=25℃, tr= tf =6ns交流电气特性

Symbol 符号	Parameter 参数	Conditions 条件	典型	Guaranteed Limit	UNIT 单位
tPHL, tPLH	Maximum Propagation Delay传播延迟	CL=45pF	12	17	ns
tPZH, tPZL	Maximum Output Enable Time最大输出启用时间	RL=1k CL=45pF	24	35	ns
tPHZ, tPLZ	Maximum Output Disable Time最大输出禁止时间	RL=1k CL=5pF	18	25	ns

AC Electrical Characteristics VCC=2.0V to 6.0V, CL=50 pF, t r= tf =6ns 交流电气特性

Symbol 符号	Parameter 参数	Conditions 条件		VCC	TA 25℃		TA=-40 to 85℃	TA=-55 to 125℃	UNIT 单位
Symbol 符号	Parameter 参数	Conditions 条件		VCC	典型	Guaranteed Limits 保证界限			UNIT 单位
tPHL, tPLH	Maximum Propagation Delay 最大传输延迟	CL=50pF		2.0V	31	90	113	135	ns
		CL=150pF		2.0V	41	96	116	128
		CL=50pF		4.5V	13	18	23	27
		CL=150pF		4.5V	17	22	28	33
		CL=50pF		6.0V	11	15	19	23
		CL=150pF		6.0V	14	19	23	28
tPZH, tPZL	Maximum Output Enable Time 最大输出启用时间	RL=1k	CL=50pF	2.0V	71	190	240	285	ns
		RL=1k	CL=150pF	2.0V	81	240	300	360
		CL=50pF		4.5V	26	38	48	57
		CL=150pF		4.5V	31	48	60	72
		CL=50pF		6.0V	21	32	41	48
		CL=150pF		6.0V	25	41	51	61
tPHZ, tPLZ	Maximum Output Disable Time最大输出禁止时间	RL=1k CL=50pF		2.0V	39	135	169	203	ns
				4.5V	20	27	34	41
				6.0V	18	23	29	34
tTLH, tTHL	Output Rise and Fall Time输出上升和下降时间	CL=50pF		2.0V	20	60	75	90	ns
				4.5V	6	12	15	18
				6.0V	5	10	13	15
CPD	Power DissipationCapacitance (Note 5)功耗电容（注5 ）	G=VIL		-	50	-	-	-	pF
CPD	Power DissipationCapacitance (Note 5)功耗电容（注5 ）	G=VIH		-	5	-	-	-	pF
CIN	Maximum Input Capacitance最大输入电容	-		-	5	10	10	10	pF
CIN/OUT	Maximum Input/Output Capacitance, A or B 最大输入/输出电容， A或B	-		-	15	20	20	20	pF

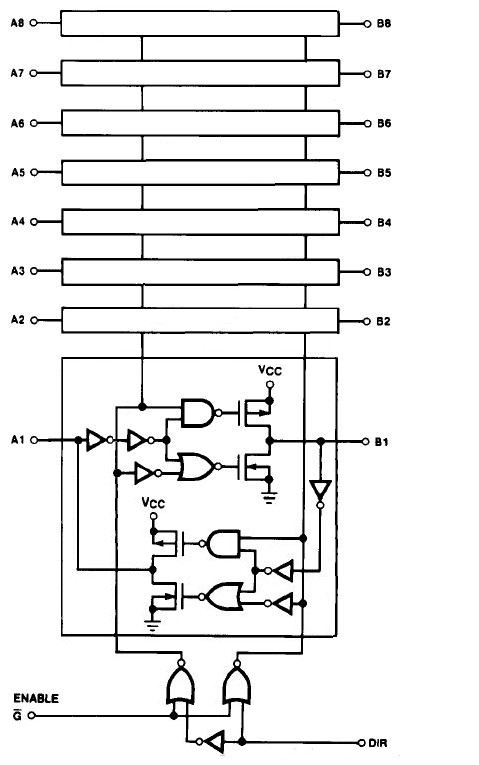

图1 74HC245 内部电路图

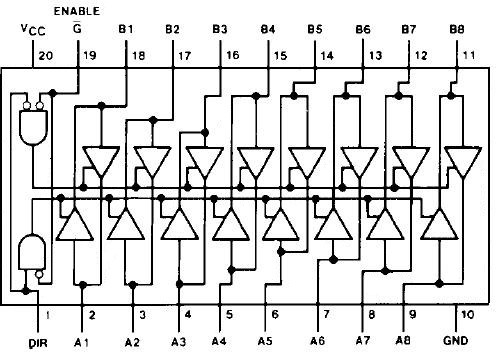

图2 74HC245逻辑图

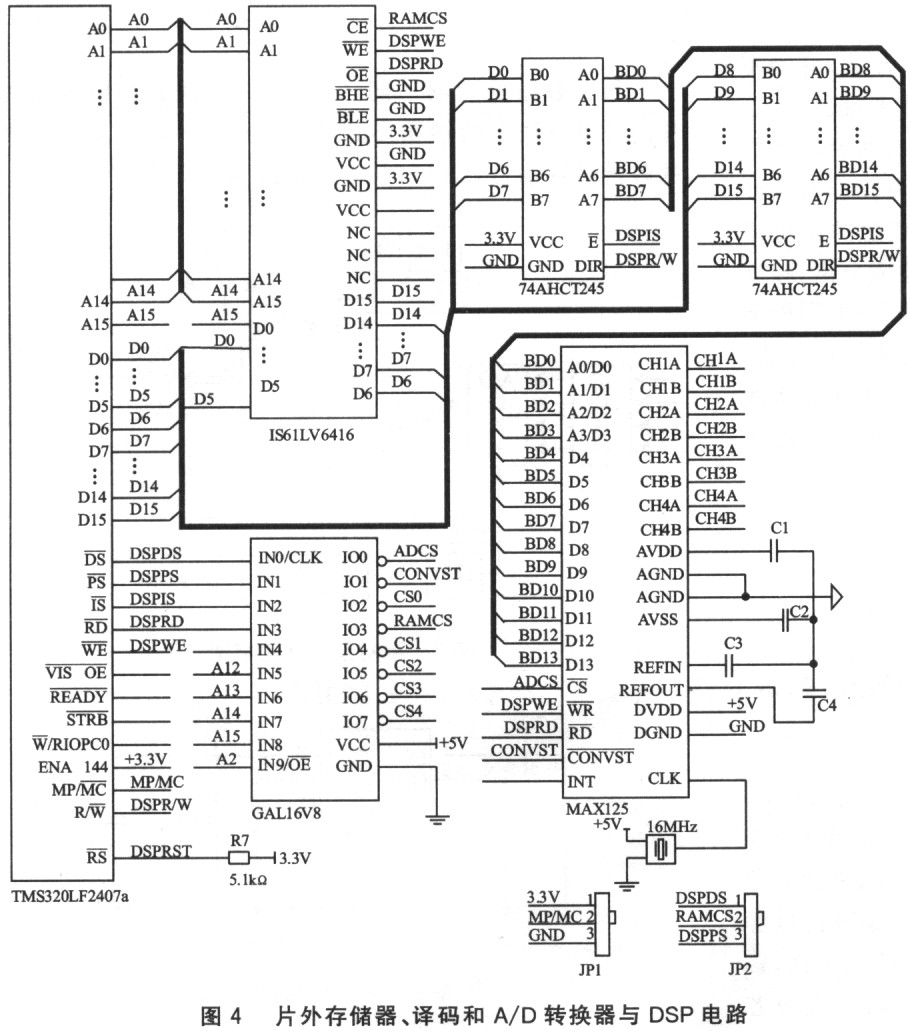

图3 应用电路-片选存储器，译码和A D转换器与DSP电路
